FABBRICA DIGITALE

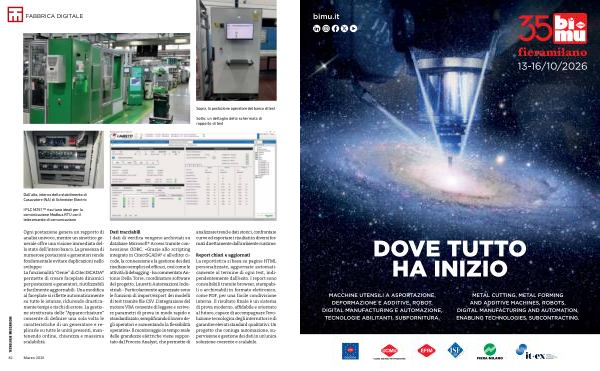

Sopra, la postazione operatore del banco di test
Sotto, un dettaglio della schermata di rapporto di test
Dall’ alto, interno dello stabilimento di Casavatore( NA) di Schneider Electric
I PLC M251™ risultano ideali per la comunicazione Modbus RTU con il telecomando di comunicazione
Ogni postazione genera un rapporto di analisi univoco, mentre un sinottico generale offre una visione immediata dello stato dell’ intero banco. La presenza di numerose postazioni e generatori rende fondamentale evitare duplicazioni nello sviluppo. La funzionalità“ Genie” di CitectSCADA ® permette di creare faceplate dinamici per postazioni e generatori, riutilizzabili e facilmente aggiornabili. Una modifica al faceplate si riflette automaticamente su tutte le istanze, riducendo drasticamente tempi e rischi di errore. La gestione strutturata delle“ Apparecchiature” consente di definire una sola volta le caratteristiche di un generatore e replicarle su tutte le unità presenti, mantenendo ordine, chiarezza e massima scalabilità.
Dati tracciabili I dati di verifica vengono archiviati su database Microsoft ® Access tramite connessione ODBC. « Grazie allo scripting integrato in CitectSCADA ® e all’ editor cicode, la connessione e la gestione dei dati risultano semplici ed efficaci, così come le attività di debugging- ha commentato Antonio Della Torre, coordinatore software del progetto, Lauretti Automazioni Industriali- Particolarmente apprezzate sono le funzioni di import / export dei modelli di test tramite file CSV. L’ integrazione del motore VBA consente di leggere e scrivere parametri di prova in modo rapido e standardizzato, semplificando il lavoro degli operatori e aumentando la flessibilità operativa ». Il monitoraggio in tempo reale delle grandezze elettriche viene supportato dal Process Analyst, che permette di
analizzare trend e dati storici, confrontare curve ed esportare i risultati in diversi formati direttamente dall’ ambiente runtime.
Report chiari e aggiornati La reportistica si basa su pagine HTML personalizzate, aggiornate automaticamente al termine di ogni test, indipendentemente dall’ esito. I report sono consultabili tramite browser, stampabili o archiviabili in formato elettronico, come PDF, per una facile condivisione interna. Il risultato finale è un sistema di prova moderno, affidabile e orientato al futuro, capace di accompagnare l’ evoluzione tecnologica degli interruttori e di garantire elevati standard qualitativi. Un progetto che coniuga automazione, supervisione e gestione dei dati in un’ unica soluzione coerente e scalabile.
