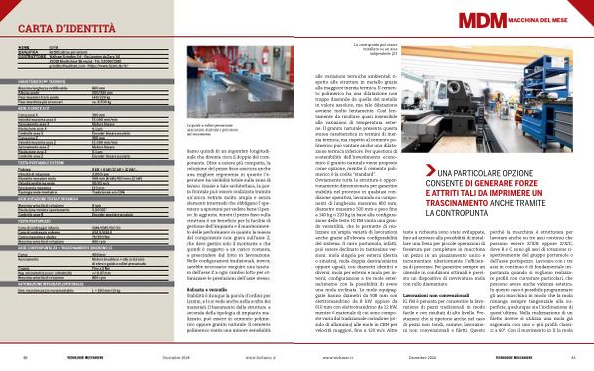

CARTA D ’ IDENTITÀ
NOME
IG FM QUALIFICA Rettificatrice per esterni COSTRUTTORE Wallram Grindtec Srl - Via Leonino da Zara , 54 25018 Montichiari ( Brescia ) - Tel . 0309672582 grindtec @ wallram . com - https :// www . lizzini . de / it /
CARATTERISTICHE TECNICHE
Massima lunghezza rettificabile Altezza punte Peso massimo tra le punte Peso macchina più accessori
ASSE A CROCE X / Z
Corsa asse X Velocità massima asse X Azionamento asse X Risoluzione asse X Controllo asse X Corsa asse Z Velocità massima asse Z Azionamento asse Z Risoluzione asse Z Controllo asse Z
TESTA PORTAMOLE ESTERNI
800 mm 200 / 255 mm 140 / 220 kg ca . 8.500 kg
300 mm 15.000 mm / min Motore lineare 0,1 µ m Encoder lineare assoluto 950 mm 15.000 mm / min Motore lineare 0,1 µ m Encoder lineare assoluto
Potenza |
8 kW + 8 kW / 12 kW + 12 kW /… |
Velocità di rotazione |
3.000 rpm |
Diametro massimo mola |
508 mm ( 8 kW )/ 610 mm ( 12 kW ) |
Velocità periferica mola |
50 / 63 m / s |
Fascia mola massima |
120 mm |
Tipologia mole montabile |
Tradizionale e / o CBN |
ASSE ROTAZIONE TESTA PORTAMOLE
Massima velocità di rotazione |
8 rpm |
Risoluzione minima spostamento |
0,00001 ° |
Controllo asse B |
Encoder angolare assoluto |
TESTA PORTAPEZZO
Cono di centraggio interno |
CM4 / CM5 / ISO 50 |
Cono di centraggio esterno |
ASA 5 / ASA 6 |
Carico massimo a sbalzo |
75 / 100 Nm |
Massima velocità di rotazione |
800 rpm |
ASSE CONTROPUNTA Z3 + TRASCINAMENTO SINCRONO C1
Corsa Azionamento
Coppia Reg . micrometrica corr . cilindricità Massima velocità di rotazione
AUTOMAZIONE INTEGRATA ( OPZIONALE ) Dim . massime pezzo movimentabile
400 mm Motore brushless + vite a ricircolo di sfere e guide a rullini precaricate Fino a 3 Nm +/ -0.07 mm 800 rpm
L = 330 mm / 13 kg
Le guide a rullini precaricate assicurano stabilità e precisione nel movimento
liamo quindi di un ingombro longitudinale che diventa circa il doppio del componente . Oltre a essere più compatta , la soluzione del pezzo fisso assicura anche una migliore ergonomia in quanto l ’ o- peratore ha visibilità totale sulla zona di lavoro . Grazie a tale architettura , la porta frontale può essere realizzata tramite un ’ unica vetrata molto ampia e senza elementi intermedi che obbligano l ’ operatore a spostarsi per vedere bene il pezzo . In aggiunta , tenere il pezzo fisso sulla struttura è un beneficio per la facilità di gestione dell ’ impianto e il mantenimento delle performance in quanto la massa del componente non grava sull ’ asse Z , che deve gestire solo il montante e che quindi è soggetto a un carico costante , a prescindere dal lotto in lavorazione . Nelle configurazioni tradizionali , invece , sarebbe necessario eseguire una taratura dell ’ asse Z a ogni cambio lotto per ottimizzare le prestazioni dell ’ asse stesso .
Robusta e versatile Stabilità è dunque la parola d ’ ordine per Lizzini , e lo si vede anche nella scelta dei materiali . Il basamento della struttura , a seconda della tipologia di impianto realizzato , può essere in cemento polimerico oppure granito naturale . Il cemento polimerico vanta una minore sensibilità
