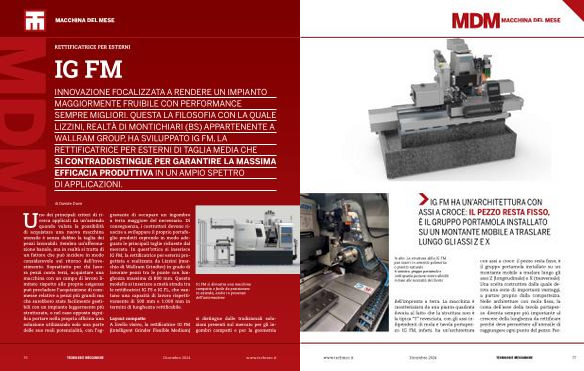

IG FM HA UN ’ ARCHITETTURA CON ASSI A CROCE : IL PEZZO RESTA FISSO , È IL GRUPPO PORTAMOLA INSTALLATO SU UN MONTANTE MOBILE A TRASLARE LUNGO GLI ASSI Z E X
MDM
MACCHINA DEL MESE
IG FM HA UN ’ ARCHITETTURA CON ASSI A CROCE : IL PEZZO RESTA FISSO , È IL GRUPPO PORTAMOLA INSTALLATO SU UN MONTANTE MOBILE A TRASLARE LUNGO GLI ASSI Z E X
In alto : La struttura della IG FM può essere in cemento polimerico o granito naturale A sinistra : gruppo portamole e contropunta possono essere allestiti in base alle necessità del cliente
dell ’ impronta a terra . La macchina è caratterizzata da una pianta quadrata dovuta al fatto che la struttura non è la tipica “ T ” rovesciata , con gli assi indipendenti di mola e tavola portapezzo . IG FM , infatti , ha un ’ architettura con assi a croce : il pezzo resta fisso , è il gruppo portamola installato su un montante mobile a traslare lungo gli assi Z ( longitudinale ) e X ( trasversale ). Una scelta costruttiva dalla quale deriva una serie di importanti vantaggi , a partire proprio dalla compattezza . Nelle architetture con mola fissa , la corsa dell ’ asse della tavola portapezzo diventa sempre più importante al crescere della lunghezza da rettificare perché deve permettere all ’ utensile di raggiungere ogni punto del pezzo . Par- www . techmec . it Dicembre 2024 77
