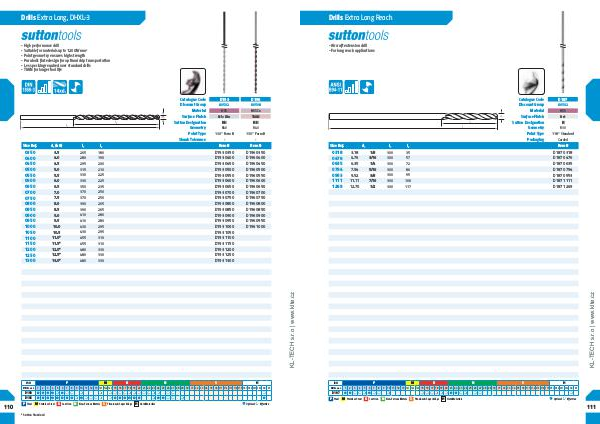

Drills Extra Long, DHXL-3
- H
 igh performance drill
- Suitable for materials up to 1200N/mm 2
- Point geometry ensures high strength
- Parabolic flute design for optimal chip transportation
- Less pecking required over standard drills
- TiAlN for longer tool life
Catalogue Code
Discount Group
Material
Surface Finish
Sutton Designation
Geometry
Point Type
Shank Tolerance
Size Ref.
d 1 (h8)
0350
0400
0450
0500
0550
0600
0650
0700
0750
0800
0850
0900
0950
1000
1050
1100
1150
1200
1250
1300
D196
A0508
HSS HSS Co
Ni + Blu TiAlN
NH NH
R40 R40
130° Form B 130° Form B
- -
l 1 l 2 Item # Item #
265 180 280 190 295 200 315 210 330 225 330 225 350 235 370 250 370 250 390 265 390 265 410 280 410 280 430 295 D196 0350
D196 0400
D196 0450
D196 0500
D196 0550
D196 0600
D196 0650
D196 0700
D196 0750
D196 0800
D196 0850
D196 0900
D196 0950
D196 1000
430 295 455 310 455 310 480 330 480 330 480 330 D193 0350
D193 0400
D193 0450
D193 0500
D193 0550
D193 0600
D193 0650
D193 0700
D193 0750
D193 0800
D193 0850
D193 0900
D193 0950
D193 1000
D193 1050
D193 1100
D193 1150
D193 1200
D193 1250
D193 1300
www.klte.cz
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
8.5
9.0
9.5
10.0
10.5
11.0*
11.5*
12.0*
12.5*
13.0*
D193 A0502
P
P
Steel
M
8
K
N
M Titanium & Super Alloys
Stainless Steel
* Sutton Standard
K
Cast Iron
S
H
9 10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
N
Non-Ferrous Metals
S
H
Hard Materials
7
6
5
4
3
110
2
D193
D196
1
ISO
VDI 3323
• Optimal • Effective
