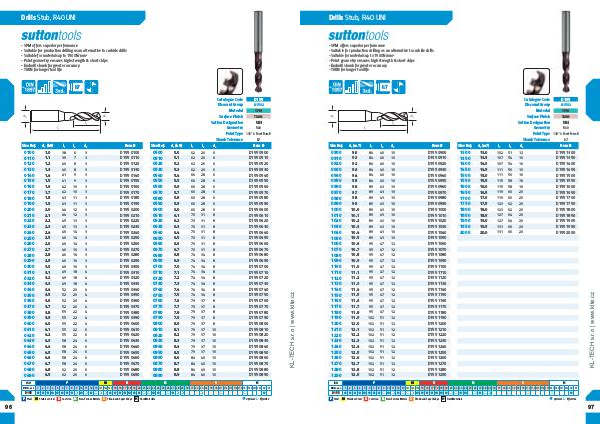

SUTTON - katalog | KL-TECH s.r.o. | www.klte.cz SUTTON_katalog | Page 77

Drills Stub, R40 UNI
- SPM offers superior performance- Suitable for production drilling as an alternative to carbide drills- Suitable for materials up to 1500N / mm 2- Point geometry ensures high strength & short chips- Endmill shank for greater accuracy- TiAlN for longer tool life h7
Catalogue Code
D155
Discount Group
A1502
Material
SPM
Surface Finish
TiAlN
Sutton Designation
UNI
Geometry
R40
Point Type
130 ° 4 Facet Form B
Shank Tolerance
h7
Size Ref.
d 1
( m7)
l 1
l 2
d 2
Item #
Size Ref.
d 1
( m7)
l 1
l 2
d 2
Item #
0900
9.0
84
40
10
D155 0900
0910
9.1
84
40
10
D155 0910
0920
9.2
84
40
10
D155 0920
0930
9.3
84
40
10
D155 0930
0940
9.4
84
40
10
D155 0940
0950
9.5
84
40
10
D155 0950
0960
9.6
89
43
10
D155 0960
0970
9.7
89
43
10
D155 0970
0980
9.8
89
43
10
D155 0980
0990
9.9
89
43
10
D155 0990
1000
10.0
89
43
10
D155 1000
1010
10.1
89
43
10
D155 1010
1020
10.2
89
43
10
D155 1020
1030
10.3
89
43
10
D155 1030
1040
10.4
89
43
10
D155 1040
1050
10.5
89
43
10
D155 1050
1060
10.6
95
47
12
D155 1060
1070
10.7
95
47
12
D155 1070
1080
10.8
95
47
12
D155 1080
1090
10.9
95
47
12
D155 1090
1100
11.0
95
47
12
D155 1100
1110
11.1
95
47
12
D155 1110
1120
11.2
95
47
12
D155 1120
1130
11.3
95
47
12
D155 1130
1140
11.4
95
47
12
D155 1140
1150
11.5
95
47
12
D155 1150
1160
11.6
95
47
12
D155 1160
1170
11.7
95
47
12
D155 1170
1180
11.8
95
47
12
D155 1180
1190
11.9
102
51
12
D155 1190
1200
12.0
102
51
12
D155 1200
1210
12.1
102
51
12
D155 1210
1220
12.2
102
51
12
D155 1220
1230
12.3
102
51
12
D155 1230
1240
12.4
102
51
12
D155 1240
1250
12.5
102
51
12
D155 1250
1260
12.6
102
51
12
D155 1260
1270
12.7
102
51
12
D155 1270
1280
12.8
102
51
12
D155 1280
1290
12.9
102
51
12
D155 1290
1300
13.0
102
51
12
D155 1300
1350
13.5
107
54
16
D155 1350
1400
14.0
107
54
16
D155 1400
1450
14.5
111
56
16
D155 1450
1500
15.0
111
56
16
D155 1500
1550
15.5
115
58
16
D155 1550
1600
16.0
115
58
16
D155 1600
1650
16.5
119
60
20
D155 1650
1700
17.0
119
60
20
D155 1700
1750
17.5
123
62
20
D155 1750
1800
18.0
123
62
20
D155 1800
1850
18.5
127
64
20
D155 1850
1900
19.0
127
64
20
D155 1900
1950
19.5
131
66
20
D155 1950
2000
20.0
131
66
20
D155 2000
KL-TECH s. r. o | www. klte. cz
ISO
VDI 3323
D155
1 2
3 4
5 6
P 7
8 9
10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
P Steel M Stainless Steel K Cast Iron N Non-Ferrous Metals S Titanium & Super Alloys H Hard Materials
M K
N
•
•
•
•
S 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
•
•
•
H
•
• Optimal • Effective
97
