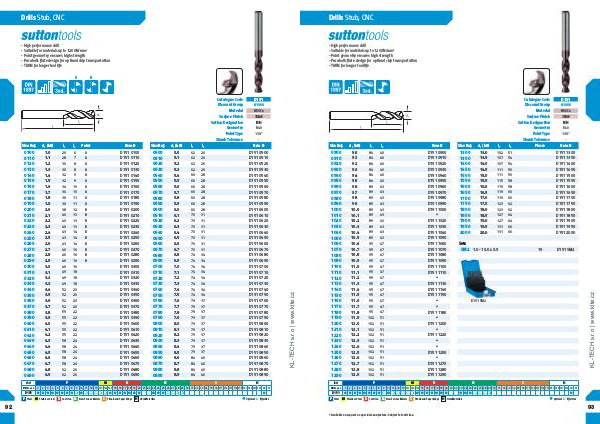

Drills Stub, CNC
- High performance drill- Suitable for materials up to 1200N / mm 2- Point geometry ensures high strength- Parabolic flute design for optimal chip transportation- TiAlN for longer tool life
A B
Catalogue Code
D151
Discount Group
A1006
Material
HSS Co
Surface Finish
TiAlN
Sutton Designation
NH
Geometry
R40
Point Type
130 °
Shank Tolerance
-
Size Ref.
d 1
( h8)
l 1
l 2
Point
Item #
Size Ref.
d 1
( h8)
l 1
l 2
Item #
0100
1.0
26
6
A
D151 0100
0110
1.1
28
7
A
D151 0110
0120
1.2
30
8
A
D151 0120
0130
1.3
30
8
A
D151 0130
0140
1.4
32
9
A
D151 0140
0150
1.5
32
9
A
D151 0150
0160
1.6
34
10
A
D151 0160
0170
1.7
34
10
A
D151 0170
0180
1.8
36
11
A
D151 0180
0190
1.9
36
11
A
D151 0190
0200
2.0
38
12
B
D151 0200
0210
2.1
40
13
B
D151 0210
0220
2.2
40
13
B
D151 0220
0230
2.3
40
13
B
D151 0230
0240
2.4
43
14
B
D151 0240
0250
2.5
43
14
B
D151 0250
0260
2.6
43
14
B
D151 0260
0270
2.7
46
16
B
D151 0270
0280
2.8
46
16
B
D151 0280
0290
2.9
46
16
B
D151 0290
0300
3.0
46
16
D151 0300
0310
3.1
49
18
D151 0310
0320
3.2
49
18
D151 0320
0330
3.3
49
18
D151 0330
0340
3.4
52
20
D151 0340
0350
3.5
52
20
D151 0350
0360
3.6
52
20
D151 0360
0370
3.7
52
20
D151 0370
0380
3.8
55
22
D151 0380
0390
3.9
55
22
D151 0390
0400
4.0
55
22
D151 0400
0410
4.1
55
22
D151 0410
0420
4.2
55
22
D151 0420
0430
4.3
58
24
D151 0430
0440
4.4
58
24
D151 0440
0450
4.5
58
24
D151 0450
0460
4.6
58
24
D151 0460
0470
4.7
58
24
D151 0470
0480
4.8
62
26
D151 0480
0490
4.9
62
26
D151 0490
0500
5.0
62
26
D151 0500
0510
5.1
62
26
D151 0510
0520
5.2
62
26
D151 0520
0530
5.3
62
26
D151 0530
0540
5.4
66
28
D151 0540
0550
5.5
66
28
D151 0550
0560
5.6
66
28
D151 0560
0570
5.7
66
28
D151 0570
0580
5.8
66
28
D151 0580
0590
5.9
66
28
D151 0590
0600
6.0
66
28
D151 0600
0610
6.1
70
31
D151 0610
0620
6.2
70
31
D151 0620
0630
6.3
70
31
D151 0630
0640
6.4
70
31
D151 0640
0650
6.5
70
31
D151 0650
0660
6.6
70
31
D151 0660
0670
6.7
70
31
D151 0670
0680
6.8
74
34
D151 0680
0690
6.9
74
34
D151 0690
0700
7.0
74
34
D151 0700
0710
7.1
74
34
D151 0710
0720
7.2
74
34
D151 0720
0730
7.3
74
34
D151 0730
0740
7.4
74
34
D151 0740
0750
7.5
74
34
D151 0750
0760
7.6
79
37
D151 0760
0770
7.7
79
37
D151 0770
0780
7.8
79
37
D151 0780
0790
7.9
79
37
D151 0790
0800
8.0
79
37
D151 0800
0810
8.1
79
37
D151 0810
0820
8.2
79
37
D151 0820
0830
8.3
79
37
D151 0830
0840
8.4
79
37
D151 0840
0850
8.5
79
37
D151 0850
0860
8.6
84
40
D151 0860
0870
8.7
84
40
D151 0870
0880
8.8
84
40
D151 0880
0890
8.9
84
40
D151 0890
KL-TECH s. r. o | www. klte. cz
92
ISO
VDI 3323
D151
1 2
3 4
5 6
P 7
8 9
10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
P Steel M Stainless Steel K Cast Iron N Non-Ferrous Metals S Titanium & Super Alloys H Hard Materials
M K
N
•
•
•
•
•
•
•
S
H 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
•
• Optimal • Effective
