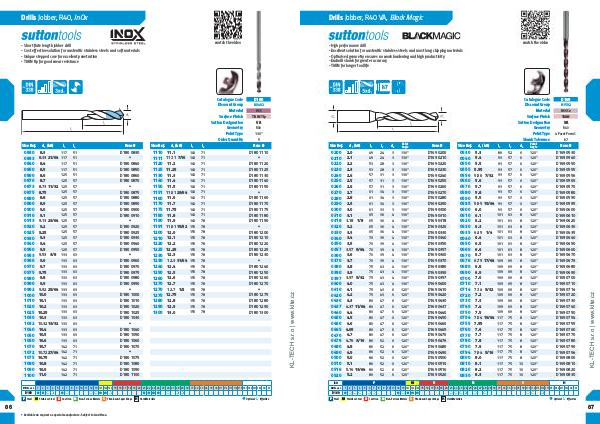

SUTTON - katalog | KL-TECH s.r.o. | www.klte.cz SUTTON_katalog | Page 67

Drills Jobber, R40 VA, Black Magic
- High performance drill- Excellent solution for austenitic stainless steels and most long chipping materials- Optimised geometry ensures no work hardening and high productivity- Endmill shank for greater accuracy- TiAlN for longer tool life watch the video h7
Catalogue Code
D169
Discount Group
A1502
Material
HSS Co
Surface Finish
TiAlN
Sutton Designation
VA
Geometry
R40
Point Type
4 Facet Form C
Shank Tolerance
h7
Size Ref.
d 1
( h8)
l 1
l 2
d 2
Point
Angle
Item #
Size Ref.
d 1
( h8)
l 1
l 2
d 2
Point
Angle
Item #
0200
2.0
49
24
3
130 °
D169 0200
0210
2.1
49
24
3
130 °
D169 0210
0220
2.2
53
28
3
130 °
D169 0220
0230
2.3
53
28
3
130 °
D169 0230
0240
2.4
57
31
3
130 °
D169 0240
0250
2.5
57
31
3
130 °
D169 0250
0260
2.6
57
31
3
130 °
D169 0260
0270
2.7
61
34
3
130 °
D169 0270
0280
2.8
61
34
3
130 °
D169 0280
0290
2.9
61
34
3
130 °
D169 0290
0300
3.0
61
33
3
130 °
D169 0300
0310
3.1
65
36
4
130 °
D169 0310
0318
3.18
1 / 8
65
36
4
130 °
D169 0318
0320
3.2
65
36
4
130 °
D169 0320
0330
3.3
65
36
4
130 °
D169 0330
0340
3.4
70
39
4
130 °
D169 0340
0350
3.5
70
39
4
130 °
D169 0350
0357
3.57
9 / 64
70
39
4
130 °
D169 0357
0360
3.6
70
39
4
130 °
D169 0360
0370
3.7
70
39
4
130 °
D169 0370
0380
3.8
75
43
4
130 °
D169 0380
0390
3.9
75
43
4
130 °
D169 0390
0397
3.97
5 / 32
75
43
4
130 °
D169 0397
0400
4.0
75
43
4
130 °
D169 0400
0410
4.1
75
43
6
120 °
D169 0410
0420
4.2
75
43
6
120 °
D169 0420
0430
4.3
80
47
6
120 °
D169 0430
0437
4.37 11 / 64
80
47
6
120 °
D169 0437
0440
4.4
80
47
6
120 °
D169 0440
0450
4.5
80
47
6
120 °
D169 0450
0460
4.6
80
47
6
120 °
D169 0460
0465
4.65
80
47
6
120 °
D169 0465
0470
4.7
80
47
6
120 °
D169 0470
0476
4.76
3 / 16
86
52
6
120 °
D169 0476
0480
4.8
86
52
6
120 °
D169 0480
0490
4.9
86
52
6
120 °
D169 0490
0500
5.0
86
52
6
120 °
D169 0500
0510
5.1
86
52
6
120 °
D169 0510
0516
5.16 13 / 64
86
52
6
120 °
D169 0516
0520
5.2
86
52
6
120 °
D169 0520
0530
5.3
86
52
6
120 °
D169 0530
0540
5.4
93
57
6
120 °
D169 0540
0550
5.5
93
57
6
120 °
D169 0550
0555
5.55
93
57
6
120 °
D169 0555
0556
5.56
7 / 32
93
57
6
120 °
D169 0556
0560
5.6
93
57
6
120 °
D169 0560
0570
5.7
93
57
6
120 °
D169 0570
0580
5.8
93
57
6
120 °
D169 0580
0590
5.9
93
57
6
120 °
D169 0590
0595
5.95 15 / 64
93
57
6
120 °
D169 0595
0600
6.0
93
57
6
120 °
D169 0600
0610
6.1
101
63
8
120 °
D169 0610
0620
6.2
101
63
8
120 °
D169 0620
0630
6.3
101
63
8
120 °
D169 0630
0635
6.35
1 / 4
101
63
8
120 °
D169 0635
0640
6.4
101
63
8
120 °
D169 0640
0650
6.5
101
63
8
120 °
D169 0650
0660
6.6
101
63
8
120 °
D169 0660
0670
6.7
101
63
8
120 °
D169 0670
0676
6.75 17 / 64
109
69
8
120 °
D169 0676
0680
6.8
109
69
8
120 °
D169 0680
0690
6.9
109
69
8
120 °
D169 0690
0700
7.0
109
69
8
120 °
D169 0700
0710
7.1
109
69
8
120 °
D169 0710
0714
7.14
9 / 32
109
69
8
120 °
D169 0714
0720
7.2
109
69
8
120 °
D169 0720
0730
7.3
109
69
8
120 °
D169 0730
0740
7.4
109
69
8
120 °
D169 0740
0750
7.5
109
69
8
120 °
D169 0750
0754
7.54 19 / 64
117
75
8
120 °
D169 0754
0755
7.55
117
75
8
120 °
D169 0755
0760
7.6
117
75
8
120 °
D169 0760
0770
7.7
117
75
8
120 °
D169 0770
0780
7.8
117
75
8
120 °
D169 0780
0790
7.9
117
75
8
120 °
D169 0790
0794
7.94
5 / 16
117
75
8
120 °
D169 0794
0800
8.0
117
75
8
120 °
D169 0800
0810
8.1
117
75
10
120 °
D169 0810
0820
8.2
117
75
10
120 °
D169 0820
0830
8.3
117
75
10
120 °
D169 0830
