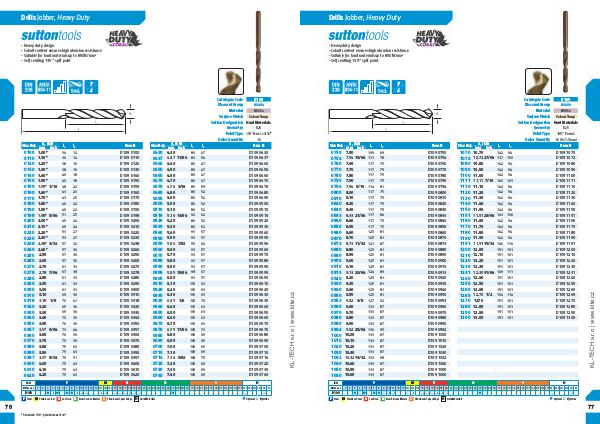

Drills Jobber, Heavy Duty
- Heavy duty design- Cobalt content ensures high abrasion resistance- Suitable for hard materials up to 850N / mm 2- Self centring 135 ° split point
d 1( h8)
Size Ref.
mm
inch
l 1
l 2
Item #
Size Ref.
mm
inch
l 1
l 2
Item #
0100
1.00 *
34
12
D109 0100
0430
4.30
80
47
D109 0430
0110
1.10 *
36
14
D109 0110
0437
4.37 11 / 64
83
54
D109 0437
0120
1.20 *
38
16
D109 0120
0440
4.40
80
47
D109 0440
0130
1.30 *
38
16
D109 0130
0450
4.50
80
47
D109 0450
0140
1.40 *
40
18
D109 0140
0460
4.60
80
47
D109 0460
0150
1.50 *
40
18
D109 0150
0470
4.70
80
47
D109 0470
0159
1.59 * 1 / 16
48
22
D109 0159
0476
4.76
3 / 16
89
59
D109 0476
0160
1.60 *
43
20
D109 0160
0480
4.80
86
52
D109 0480
0170
1.70 *
43
20
D109 0170
0490
4.90
86
52
D109 0490
0180
1.80 *
46
22
D109 0180
0500
5.00
86
52
D109 0500
0190
1.90 *
46
22
D109 0190
0510
5.10
86
52
D109 0510
0198
1.98 * 5 / 64
51
25
D109 0198
0516
5.16 13 / 64
92
62
D109 0516
0200
2.00 *
49
24
D109 0200
0520
5.20
86
52
D109 0520
0210
2.10 *
49
24
D109 0210
0530
5.30
86
52
D109 0530
0220
2.20 *
53
27
D109 0220
0540
5.40
93
57
D109 0540
0230
2.30 *
53
27
D109 0230
0550
5.50
93
57
D109 0550
0238
2.38 * 3 / 32
57
32
D109 0238
0556
5.56
7 / 32
95
64
D109 0556
0240
2.40 *
57
30
D109 0240
0560
5.60
93
57
D109 0560
0250
2.50
57
30
D109 0250
0570
5.70
93
57
D109 0570
0260
2.60
57
30
D109 0260
0580
5.80
93
57
D109 0580
0270
2.70
61
33
D109 0270
0590
5.90
93
57
D109 0590
0278
2.78
7 / 64
67
38
D109 0278
0595
5.95 15 / 64
98
67
D109 0595
0280
2.80
61
33
D109 0280
0600
6.00
93
57
D109 0600
0290
2.90
61
33
D109 0290
0610
6.10
101
63
D109 0610
0300
3.00
61
33
D109 0300
0620
6.20
101
63
D109 0620
0310
3.10
65
36
D109 0310
0630
6.30
101
63
D109 0630
0318
3.18
1 / 8
70
41
D109 0318
0635
6.35
1 / 4
102
70
D109 0635
0320
3.20
65
36
D109 0320
0640
6.40
101
63
D109 0640
0330
3.30
65
36
D109 0330
0650
6.50
101
63
D109 0650
0340
3.40
70
39
D109 0340
0660
6.60
101
63
D109 0660
0350
3.50
70
39
D109 0350
0670
6.70
101
63
D109 0670
0357
3.57
9 / 64
73
44
D109 0357
0676
6.75 17 / 64
105
73
D109 0676
0360
3.60
70
39
D109 0360
0680
6.80
109
69
D109 0680
0370
3.70
70
39
D109 0370
0690
6.90
109
69
D109 0690
0380
3.80
75
43
D109 0380
0700
7.00
109
69
D109 0700
0390
3.90
75
43
D109 0390
0710
7.10
109
69
D109 0710
0397
3.97
5 / 32
79
51
D109 0397
0714
7.14
9 / 32
108
75
D109 0714
0400
4.00
75
43
D109 0400
0720
7.20
109
69
D109 0720
0410
4.10
75
43
D109 0410
0730
7.30
109
69
D109 0730
0420
4.20
75
43
D109 0420
0740
7.40
109
69
D109 0740
d 1( h8)
Catalogue Code
D109
Discount Group
A0404
Material
HSS Co
Surface Finish
Colour Temp
Sutton Designation
Hard Materials
Geometry
R25
Point Type
135 ° Form C > 3 / 32 *
Order Quantity
10
KL-TECH s. r. o | www. klte. cz
76
ISO
VDI 3323
D109
1 2
3 4
5 6
•
•
•
P 7
8 9
•
•
•
•
•
10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
•
•
P Steel M Stainless Steel K Cast Iron N Non-Ferrous Metals S Titanium & Super Alloys H Hard Materials
* Standard 135 ° point below 3 / 32 "
M K
•
•
•
•
•
•
N
•
S 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
•
H
•
• Optimal • Effective
