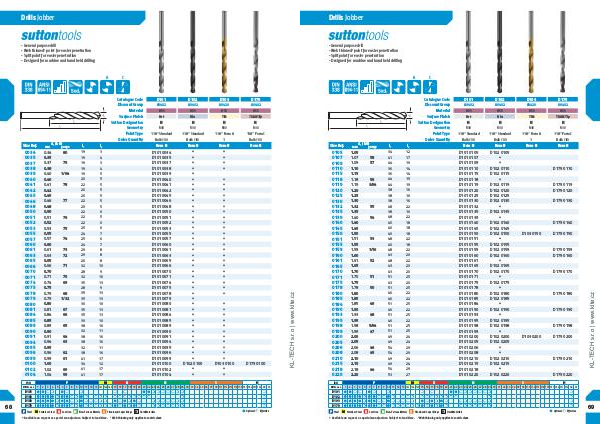

Drills Jobber
- General purpose drill- Web thinned † point for easier penetration- Split point for easier penetration- Designed for machine and hand held drilling
A C d 1( h8)
Catalogue Code |
D101 |
D102 |
D103 |
D179 |
Discount Group |
A0402 |
A0402 |
A0420 |
A0402 |
Material |
HSS |
HSS |
HSS |
HSS |
Surface Finish |
Brt |
Blu |
TiN |
TiAIN Tip |
Sutton Designation |
N |
N |
N |
N |
Geometry |
R30 |
R30 |
R30 |
R30 |
Point Type |
118 ° Standard |
118 ° Standard |
118 ° Form A |
118 ° Form C |
Order Quantity |
Bulk( 10) |
Bulk( 10) |
1 |
Bulk( 10) |
Size Ref. mm gauge l 1 l 2
Item # Item # Item # Item #
0034 0.34 80 19 3 D101 0034 • •
0035 0.35 19 4 D101 0035 • •
0037 0.37 79 19 3 D101 0037 • •
0038 0.38 19 4 D101 0038 • •
0039 0.40 1 / 64 19 5 D101 0039 •
0040 0.40 20 5 D101 0040 • •
0041 0.41 78 22 5 D101 0041 • •
0042 0.42 20 5 D101 0042 • •
0045 0.45 20 5 D101 0045 • •
0046 0.46 77 22 5 D101 0046 • •
0048 0.48 20 5 D101 0048 • •
0050 0.50 22 6 D101 0050 • •
0051 0.51 76 22 5 D101 0051 • •
0052 0.52 22 6 D101 0052 • •
0053 0.53 75 25 6 D101 0053 • •
0055 0.55 24 7 D101 0055 • •
0057 0.57 74 25 6 D101 0057 • •
0060 0.60 24 7 D101 0060 • •
0061 0.61 73 29 8 D101 0061 • •
0063 0.63 72 29 8 D101 0063 • •
0065 0.65 26 8 D101 0065 • •
0066 0.66 71 32 10 D101 0066 • •
0070 0.70 28 9 D101 0070 • •
0071 0.71 70 32 10 D101 0071 • •
0074 0.74 69 35 13 D101 0074 • •
0075 0.75 28 9 D101 0075 • •
0078 0.79 68 35 13 D101 0078 • •
0079 0.79 1 / 32 35 13 D101 0079 •
0080 0.80 30 10 D101 0080 • •
0081 0.81 67 35 13 D101 0081 • •
0084 0.84 66 35 13 D101 0084 • •
0085 0.85 30 10 D101 0085 • •
0089 0.89 65 38 16 D101 0089 • •
0090 0.90 32 11 D101 0090 • •
0091 0.91 64 38 16 D101 0091 • •
0094 0.94 63 38 16 D101 0094 • •
0095 0.95 32 11 D101 0095 • •
0096 0.96 62 38 16 D101 0096 • •
0099 0.99 61 41 17 D101 0099 • •
0100 1.00 34 12 D101 0100 D102 0100 D103 0100 D179 0100
0102 1.02 60 41 17 D101 0102 • •
0104 1.04 59 41 17 D101 0104 • •
