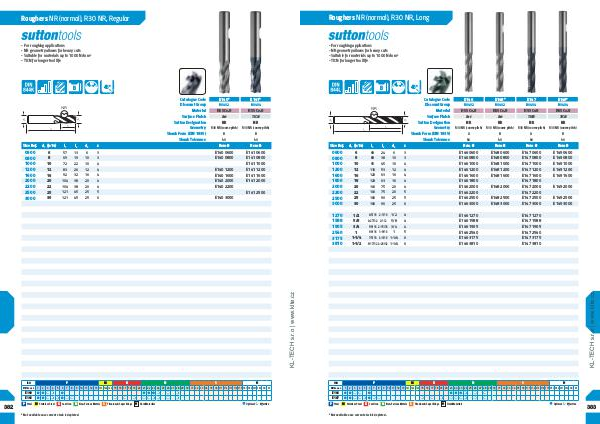

Roughers NR( normal), R30 NR, Long
383 383
- For roughing applications- NR geometry allows for heavy cuts- Suitable for materials up to 1000 N / mm 2- TiCN for longer tool life
B
NR
45 º
Catalogue Code
E146
E148 *
E147
E149 *
Discount Group
B0402
B0402
B0404
B0404
Material
HSS Co. 8
HSS Co. 8
HSS Co. 8
HSS Co. 8
Surface Finish
Brt
Brt
TiCN
TiCN
Sutton Designation
NR
NR
NR
NR
Geometry
R30 NR( coarse pitch)
R30 NR( coarse pitch)
R30 NR( coarse pitch)
R30 NR( coarse pitch)
Shank Form( DIN 1835)
A
B
A
B
Shank Tolerance
h6
h6
h6
h6
Size Ref. d 1( js14) l 1 l 2 d 2 z Item # Item # Item # Item #
0600
6
68
24
6
3
E146 0600
E148 0600
E147 0600
E149 0600
0800
8
88
38
10
3
E146 0800
E148 0800
E147 0800
E149 0800
1000
10
95
45
10
4
E146 1000
E148 1000
E147 1000
E149 1000
1200
12
110
53
12
4
E146 1200
E148 1200
E147 1200
E149 1200
1600
16
123
63
16
4
E146 1600
E148 1600
E147 1600
E149 1600
1800
18
123
63
16
4
E146 1800
E147 1800
2000
20
141
75
20
4
E146 2000
E148 2000
E147 2000
E149 2000
2200
22
141
75
20
5
E146 2200
E147 2200
2500
25
166
90
25
5
E146 2500
E148 2500
E147 2500
E149 2500
3000
30
166
90
25
6
E146 3000
E148 3000
E147 3000
E149 3000
1270
1 / 2
4-5 / 16
2-1 / 16
1 / 2
4
E146 1270
E147 1270
1588
5 / 8
4-27 / 32
2-1 / 2
5 / 8
4
E146 1588
E147 1588
1905
3 / 4
5-9 / 16
2-15 / 16
3 / 4
4
E146 1905
E147 1905
2540
1
6-9 / 16
3-9 / 16
1
5
E146 2540
E147 2540
3175
1-1 / 4
7-5 / 16
4-3 / 16
1-1 / 4
6
E146 3175
E147 3175
3810
1-1 / 2
8-17 / 32 4-29 / 32 1-1 / 4
6
E146 3810
E147 3810
KL-TECH s. r. o | www. klte. cz
ISO
VDI 3323
E146 E147
1 2
3 4
• •
• •
• •
• •
•
• •
•
•
5 6
P 7
8 9 10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
P Steel M Stainless Steel K Cast Iron N Non-Ferrous Metals S Titanium & Super Alloys H Hard Materials
* Not available once current stock is depleted.
M
•
K
•
•
• •
• •
• •
• •
N
• •
• •
S
H 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
• Optimal • Effective
