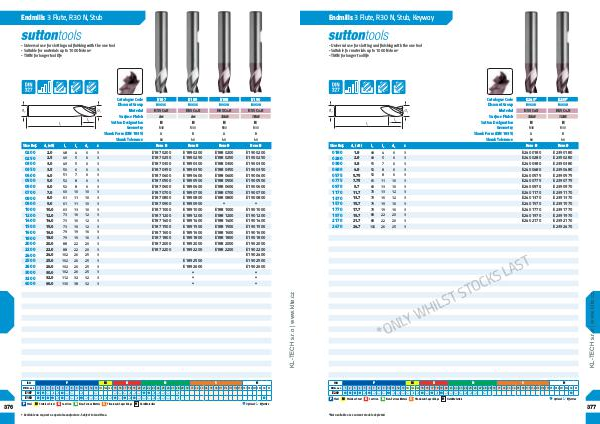

Endmills 3 Flute, R30 N, Stub
- Universal use for slotting and finishing with the one tool- Suitable for materials up to 1000 N / mm 2- TiAlN for longer tool life
Catalogue Code
E187
E189
E188
E190
Discount Group
B0606
B0606
B0608
B0608
Material
HSS Co. 8
HSS Co. 8
HSS Co. 8
HSS Co. 8
Surface Finish
Brt
Brt
TiAlN
TiAlN
Sutton Designation
N
N
N
N
Geometry
R30
R30
R30
R30
Shank Form( DIN 1835)
A
B
A
B
Shank Tolerance
h6
h6
h6
h6
Size Ref. d 1( e8) l 1 l 2 d 2 z Item # Item # Item # Item #
0200
2.0
48
4
6
3
E187 0200
E189 0200
E188 0200
E190 0200
0250
2.5
49
5
6
3
E187 0250
E189 0250
E188 0250
E190 0250
0300
3.0
49
5
6
3
E187 0300
E189 0300
E188 0300
E190 0300
0350
3.5
50
6
6
3
E187 0350
E189 0350
E188 0350
E190 0350
0400
4.0
51
7
6
3
E187 0400
E189 0400
E188 0400
E190 0400
0500
5.0
52
8
6
3
E187 0500
E189 0500
E188 0500
E190 0500
0600
6.0
52
8
6
3
E187 0600
E189 0600
E188 0600
E190 0600
0700
7.0
60
10
10
3
E187 0700
E189 0700
E188 0700
E190 0700
0800
8.0
61
11
10
3
E187 0800
E189 0800
E188 0800
E190 0800
0900
9.0
61
11
10
3
E187 0900
E189 0900
• •
1000
10.0
63
13
10
3
E187 1000
E189 1000
E188 1000
E190 1000
1200
12.0
73
16
12
3
E187 1200
E189 1200
E188 1200
E190 1200
1400
14.0
73
16
12
3
E187 1400
E189 1400
E188 1400
E190 1400
1500
15.0
73
16
12
3
E187 1500
E189 1500
E188 1500
E190 1500
1600
16.0
79
19
16
3
E187 1600
E189 1600
E188 1600
E190 1600
1800
18.0
79
19
16
3
E187 1800
E189 1800
E188 1800
E190 1800
2000
20.0
88
22
20
3
E187 2000
E189 2000
E188 2000
E190 2000
2200
22.0
88
22
20
3
E187 2200
E189 2200
E188 2200
E190 2200
2400
24.0
102
26
25
3
E190 2400
2500
25.0
102
26
25
3
E189 2500
E190 2500
2600
26.0
102
26
25
3
E189 2600
E190 2600
3000
30.0
102
26
25
3
• •
3200
32.0
112
32
32
3
• •
4000
40.0
130
38
32
3
• •
KL-TECH s. r. o | www. klte. cz
376
ISO
VDI 3323
E187 E188
1 2
3 4
5 6
P 7
8 9
10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
• •
• •
• •
• •
• •
• •
• •
• •
•
• •
•
•
• •
•
•
•
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
P Steel M Stainless Steel K Cast Iron N Non-Ferrous Metals S Titanium & Super Alloys H Hard Materials
• Available on request as special manufacture. Subject to lead time.
M K
N
• •
S
H 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
•
• Optimal • Effective
