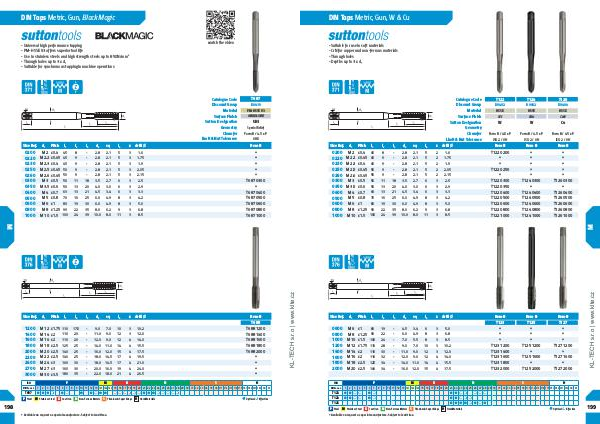

DIN Taps Metric, Gun, W & Cu
- Suitable for use in soft materials- CrN for copper and non-ferrous materials- Through holes- Depths up to 3 x d 1
Catalogue Code
T122
T124
T126
Discount Group
D0402
D0402
D0404
Material
HSSE
HSSE
HSSE
Surface Finish
Ni
Blu
CrN
Sutton Designation
W
W
Cu
Geometry Chamfer
Form B / 4.5 x P
Form B / 4.5 x P
Form B / 4.5 x P
Limit & Nut Tolerance
ISO 2 / 6H
ISO 2 / 6H
ISO 2 / 6H
Size Ref.
d 1
Pitch
l 1
l 2
l 3
d 2
sq
l 4
z
drill ø
Item #
Item #
Item #
0200
M 2 x 0.4
45
8
-
2.8
2.1
5
2
1.6
T122 0200
• •
0220
M 2.2 x 0.45
45
9
-
2.8
2.1
5
2
1.75
• • •
0230
M 2.3 x 0.4
45
9
-
2.8
2.1
5
2
1.9
• • •
0250
M 2.5 x 0.45
50
9
-
2.8
2.1
5
2
2.05
T122 0250
• •
0260
M 2.6 x 0.45
50
9
-
2.8
2.1
5
2
2.15
• • •
0300
M 3
x 0.5
56
11
18
3.5
2.7
6
3
2.5
T122 0300
T124 0300
T126 0300
0350
M 3.5 x 0.6
56
13
20
4.0
3.0
6
3
2.9
T122 0350
• •
0400
M 4
x 0.7
63
13
21
4.5
3.4
6
3
3.3
T122 0400
T124 0400
T126 0400
0500
M 5
x 0.8
70
16
25
6.0
4.9
8
3
4.2
T122 0500
T124 0500
T126 0500
0600
M 6
x 1
80
19
30
6.0
4.9
8
3
5.0
T122 0600
T124 0600
T126 0600
0800
M 8
x 1.25
90
22
35
8.0
6.2
9
3
6.8
T122 0800
T124 0800
T126 0800
1000
M 10 x 1.5
100
24
39
10.0
8.0
11
3
8.5
T122 1000
T124 1000
T126 1000
M
Size Ref. d 1 Pitch l 1 l 2 l 3 d 2 sq l 4 z drill ø Item # Item # Item #
T123 T125 T127
0600 M 6 x 1 80 19- 4.5 3.4 6 3 5.0 • • •
0800 M 8 x 1.25 90 22- 6.0 4.9 8 3 6.8 • • •
1000 M 10 x 1.5 100 24- 7.0 5.5 8 3 8.5 • • •
1200 M 12 x 1.75 110 28- 9.0 7.0 10 3 10.2 T123 1200 T125 1200 T127 1200
1400 M 14 x 2 110 30- 11.0 9.0 12 3 12.0 T123 1400 • •
1600 M 16 x 2 110 32- 12.0 9.0 12 4 14.0 T123 1600 T125 1600 T127 1600
1800 M 18 x 2.5 125 34- 14.0 11.0 14 4 15.5 T123 1800 • •
2000 M 20 x 2.5 140 34- 16.0 12.0 15 4 17.5 T123 2000 T125 2000 T127 2000
KL-TECH s. r. o | www. klte. cz
ISO
VDI 3323
T122 T124 T126
1 2
3 4 5
• •
• •
• •
• •
6
P
• •
• •
7 8 9 10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
P Steel M Stainless Steel K Cast Iron N Non-Ferrous Metals S Titanium & Super Alloys H Hard Materials
• Available on request as special manufacture. Subject to lead time.
M K
N
• • •
• • •
• • •
• • •
• •
• •
• •
• •
S
H 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
• Optimal • Effective
