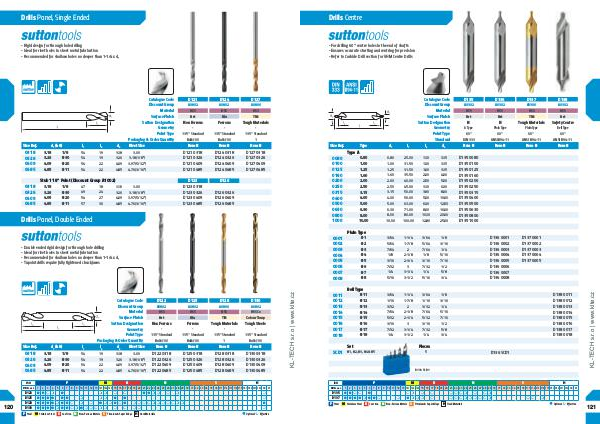

SUTTON - katalog | KL-TECH s.r.o. | www.klte.cz SUTTON_katalog | Page 101

Drills Centre
- For drilling 60 ° centre holes in the end of shafts- Ensures accurate starting and centring for precision- Refer to Carbide Drill section for VHM Centre Drills
Catalogue Code
D135
D136
D137
D138
Discount Group
A0302
A0302
A0306
A0302
Material
HSS
HSS
HSS
HSS
Surface Finish
Brt
Brt
TiN
Brt
Sutton Designation
N
N
Tough Materials
Safety Centre
Geometry
A Type
Plain Type
Plain Type
Bell Type
Point Type
60 °
60 °
60 °
60 °
Standard
DIN 333
ANSI B94-11
ANSI B94-11
ANSI B94-11
Size Ref.
Type
d 1
l 1
l 2
d 2
Item #
Item #
Item #
Item #
Type A
0080
0.80
0.80
25.00
1.10
3.15
D135 0080
0100
1.00
1.00
31.50
1.30
3.15
D135 0100
0125
1.25
1.25
31.50
1.60
3.15
D135 0125
0160
1.60
1.60
35.50
2.00
4.00
D135 0160
0200
2.00
2.00
40.00
2.50
5.00
D135 0200
0250
2.50
2.50
45.00
3.10
6.30
D135 0250
0315
3.15
3.15
50.00
3.90
8.00
D135 0315
0400
4.00
4.00
56.00
5.00
10.00
D135 0400
0500
5.00
5.00
63.00
6.30
12.50
D135 0500
0630
6.30
6.30
71.00
8.00
16.00
D135 0630
0800
8.00
8.00
80.00
10.10
20.00
D135 0800
1000
10.00
10.00
100.00
12.80
25.00
D135 1000
Plain Type
0001
# 1
3 / 64
1-1 / 4
3 / 64
1 / 8
D136 0001
D137 0001
0002
# 2
5 / 64
1-7 / 8
5 / 64
3 / 16
D136 0002
D137 0002
0003
# 3
7 / 64
2
7 / 64
1 / 4
D136 0003
D137 0003
0004
# 4
1 / 8
2-1 / 8
1 / 8
5 / 16
D136 0004
D137 0004
0005
# 5
3 / 16
2-3 / 4
3 / 16
7 / 16
D136 0005
D137 0005
0006
# 6
7 / 32
3
7 / 32
1 / 2
D136 0006
0007
# 7
1 / 4
3-1 / 4
1 / 4
5 / 8
D136 0007
0008
# 8
5 / 16
3-1 / 2
5 / 16
3 / 4
D136 0008
Bell Type
0011
# 11
3 / 64
1-1 / 4
3 / 64
1 / 8
D138 0011
0012
# 12
1 / 16
1-7 / 8
1 / 16
3 / 16
D138 0012
0013
# 13
3 / 32
2
3 / 32
1 / 4
D138 0013
0014
# 14
7 / 64
2-1 / 8
7 / 64
5 / 16
D138 0014
0015
# 15
5 / 32
2-1 / 4
5 / 32
7 / 16
D138 0015
0016
# 16
3 / 16
3
3 / 16
1 / 2
D138 0016
0017
# 17
7 / 32
3-1 / 4
7 / 32
5 / 8
D138 0017
0018
# 18
1 / 4
3-1 / 2
1 / 4
3 / 4
D138 0018
Set
Pieces
SCD1
# 1, # 2, # 3, # 4 & # 5
5
D136 SCD1
D136 SCD1
KL-TECH s. r. o | www. klte. cz
ISO
VDI 3323
D135 D137
1 2
3 4
P
• •
• •
• •
• •
•
• •
•
•
5 6
7 8 9 10 11 12 13 14.1 14.2 14.3 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
•
• •
• •
•
• •
P Steel M Stainless Steel K Cast Iron N Non-Ferrous Metals S Titanium & Super Alloys H Hard Materials
M K
• •
N
• •
• •
• •
• •
•
• •
•
• •
• •
S 32 33 34 35 36 37.1 37.2 37.3 37.4 37.5 38.1 38.2 39.1 39.2 40 41
•
•
•
H
• Optimal • Effective
