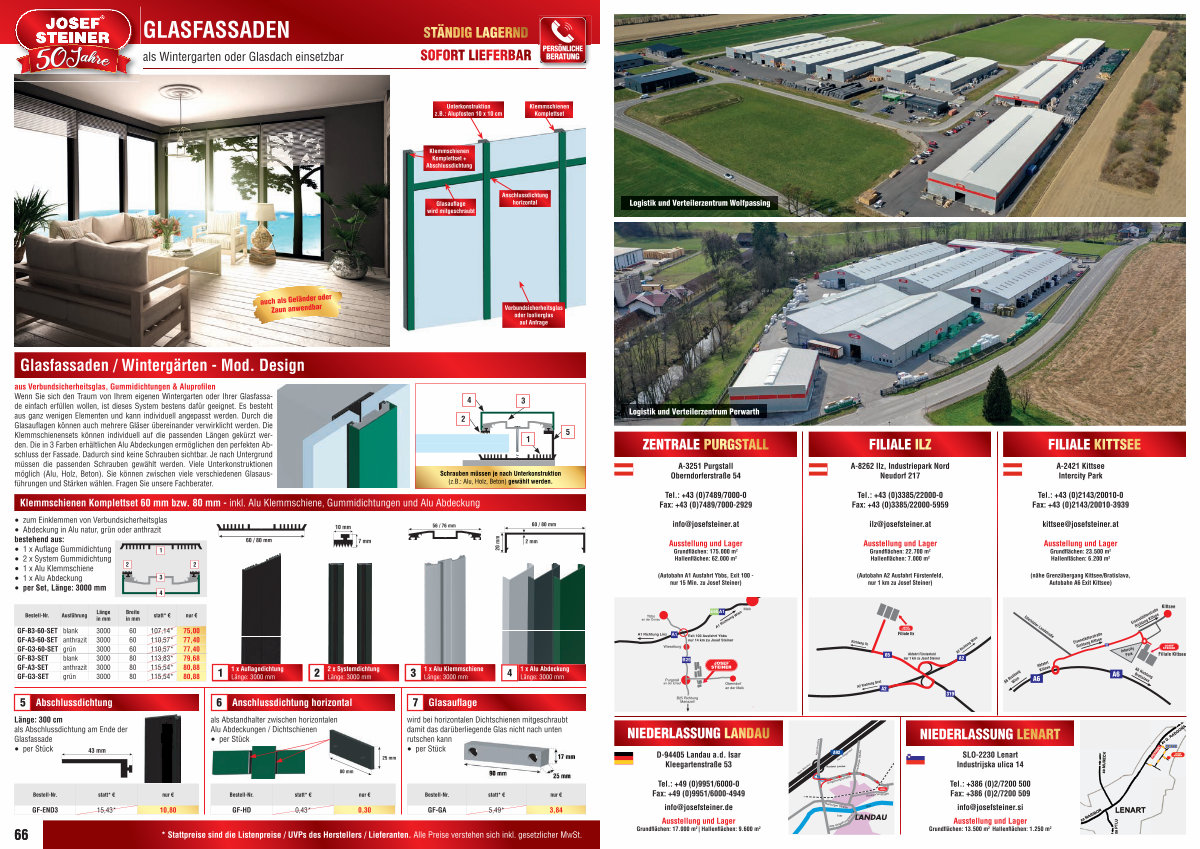

GLASFASSADEN
als Wintergarten oder Glasdach einsetzbar
STÄNDIG LAGERND
SOFORT LIEFERBAR
PERSÖNLICHE BERATUNG
Unterkonstruktion z. B.: Alupfosten 10 x 10 cm
Klemmschienen Komplettset
Klemmschienen Komplettset + Abschlussdichtung
Glasauflage wird mitgeschraubt
Anschlussdichtung horizontal
auch als Geländer oder Zaun anwendbar
Verbundsicherheitsglas oder Isolierglas auf Anfrage
Glasfassaden / Wintergärten- Mod. Design
aus Verbundsicherheitsglas, Gummidichtungen & Aluprofilen Wenn Sie sich den Traum von Ihrem eigenen Wintergarten oder Ihrer Glasfassade einfach erfüllen wollen, ist dieses System bestens dafür geeignet. Es besteht aus ganz wenigen Elementen und kann individuell angepasst werden. Durch die Glasauflagen können auch mehrere Gläser übereinander verwirklicht werden. Die Klemmschienensets können individuell auf die passenden Längen gekürzt werden. Die in 3 Farben erhältlichen Alu Abdeckungen ermöglichen den perfekten Abschluss der Fassade. Dadurch sind keine Schrauben sichtbar. Je nach Untergrund müssen die passenden Schrauben gewählt werden. Viele Unterkonstruktionen möglich( Alu, Holz, Beton). Sie können zwischen viele verschiedenen Glasausführungen und Stärken wählen. Fragen Sie unsere Fachberater.
2
4
Schrauben müssen je nach Unterkonstruktion( z. B.: Alu, Holz, Beton) gewählt werden.
3
1
5
Klemmschienen Komplettset 60 mm bzw. 80 mm- inkl. Alu Klemmschiene, Gummidichtungen und Alu Abdeckung
|
zum Einklemmen von Verbundsicherheitsglas
• Abdeckung in Alu natur, grün oder anthrazit bestehend aus:
• 1 x Auflage Gummidichtung
1
• 2 x System Gummidichtung 1 x Alu Klemmschiene
• 1 x Alu Abdeckung
3
• per Set, Länge: 3000 mm
2 2
4
|
60 / 80 mm |
10 mm |
7 mm |
56 / 76 mm 60 / 80 mm
20 mm
2 mm
|
Bestell-Nr.Ausführung |
Länge in mm |
Breite in mm |
statt * € nur € |
GF-B3-60-SETblank300060107,14 |
|
|
|
* |
75,00 |
GF-A3-60-SET |
anthrazit |
3000 |
60 |
110,57 * |
77,40 |
GF-G3-60-SET |
grün |
3000 |
60 |
110,57 * |
77,40 |
GF-B3-SET |
blank |
3000 |
80 |
113,83 * |
79,68 |
GF-A3-SET |
anthrazit |
3000 |
80 |
115,54 * |
80,88 |
GF-G3-SET |
grün |
3000 |
80 |
115,54 * |
80,88 |
|
1 |
1 x Auflagedichtung Länge: 3000 mm |
2 |
2 x Systemdichtung Länge: 3000 mm |
3 |
1 x Alu Klemmschiene Länge: 3000 mm |
4 |
1 x Alu Abdeckung Länge: 3000 mm |
5 Abschlussdichtung
6 Anschlussdichtung horizontal 7
Länge: 300 cm als Abschlussdichtung am Ende der Glasfassade
• per Stück
43 mm als Abstandhalter zwischen horizontalen Alu Abdeckungen / Dichtschienen
• per Stück
80 mm
25 mm
Glasauflage
wird bei horizontalen Dichtschienen mitgeschraubt damit das darüberliegende Glas nicht nach unten rutschen kann
• per Stück
Bestell-Nr. statt * € nur €
GF-END3 15,43 * 10,80
Bestell-Nr. statt * € nur €
GF-HD 0,43 * 0,30
Bestell-Nr. statt * € nur €
GF-GA 5,49 * 3,84
66 * Stattpreise sind die Listenpreise / UVPs des Herstellers / Lieferanten. Alle Preise verstehen sich inkl. gesetzlicher MwSt.
