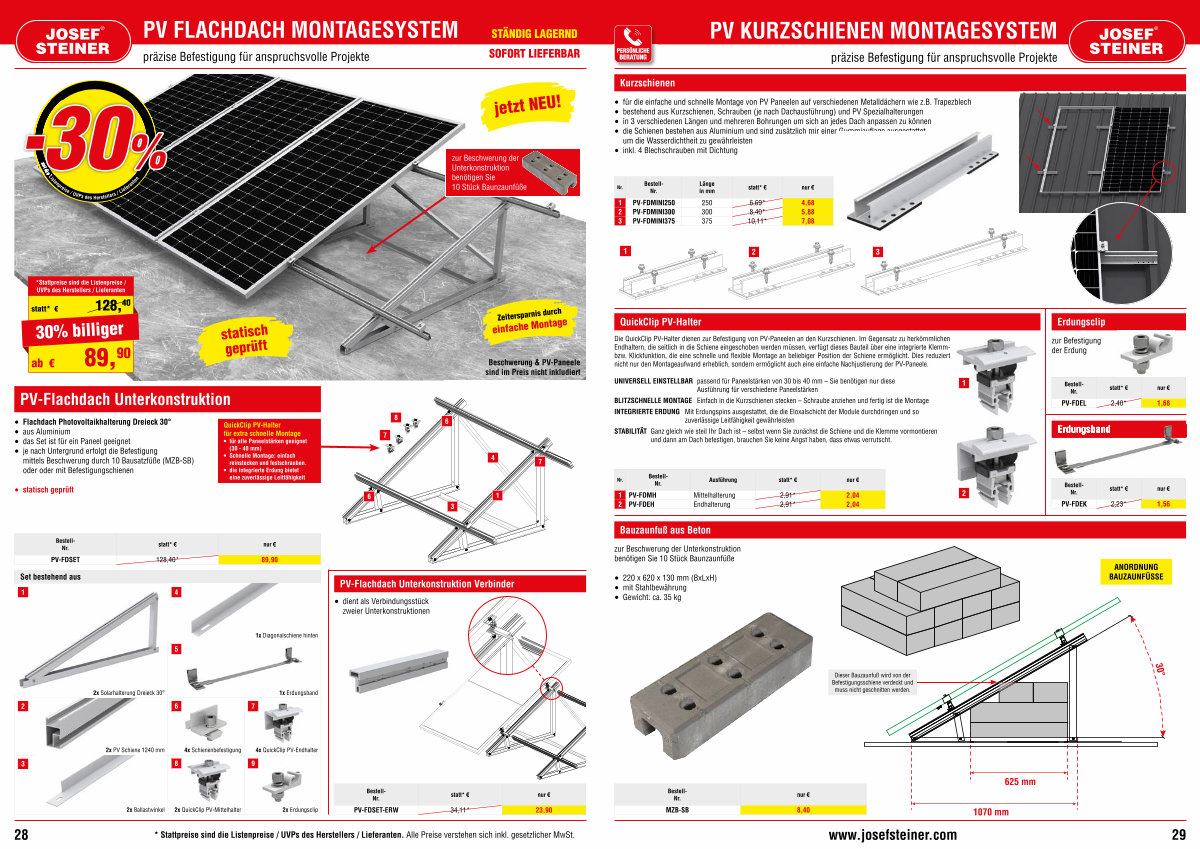

PV KURZSCHIENEN MONTAGESYSTEM präzise Befestigung für anspruchsvolle Projekte
Kurzschienen
• für die einfache und schnelle Montage von PV Paneelen auf verschiedenen Metalldächern wie z. B. Trapezblech
• bestehend aus Kurzschienen, Schrauben( je nach Dachausführung) und PV Spezialhalterungen
• in 3 verschiedenen Längen und mehreren Bohrungen um sich an jedes Dach anpassen zu können
• die Schienen bestehen aus Aluminium und sind zusätzlich mir einer Gummiauflage ausgestattet um die Wasserdichtheit zu gewährleisten
• inkl. 4 Blechschrauben mit Dichtung
Nr.
Bestell- Nr.
Länge in mm statt * € nur €
1 |
PV-FDMINI250 |
250 |
6,69 * |
4,68 |
2 |
PV-FDMINI300 |
300 |
8,40 * |
5,88 |
3 |
PV-FDMINI375 |
375 |
10,11 * |
7,08 |
1 2 3
QuickClip PV-Halter
Die QuickClip PV-Halter dienen zur Befestigung von PV-Paneelen an den Kurzschienen. Im Gegensatz zu herkömmlichen Endhaltern, die seitlich in die Schiene eingeschoben werden müssen, verfügt dieses Bauteil über eine integrierte Klemmbzw. Klickfunktion, die eine schnelle und flexible Montage an beliebiger Position der Schiene ermöglicht. Dies reduziert nicht nur den Montageaufwand erheblich, sondern ermöglicht auch eine einfache Nachjustierung der PV-Paneele.
UNIVERSELL EINSTELLBAR passend für Paneelstärken von 30 bis 40 mm – Sie benötigen nur diese Ausführung für verschiedene Paneelstärken
BLITZSCHNELLE MONTAGE Einfach in die Kurzschienen stecken – Schraube anziehen und fertig ist die Montage
INTEGRIERTE ERDUNG Mit Erdungspins ausgestattet, die die Eloxalschicht der Module durchdringen und so zuverlässige Leitfähigkeit gewährleisten
STABILITÄT Ganz gleich wie steil Ihr Dach ist – selbst wenn Sie zunächst die Schiene und die Klemme vormontieren und dann am Dach befestigen, brauchen Sie keine Angst haben, dass etwas verrutscht.
1
Erdungsclip
zur Befestigung der Erdung
Bestell- Nr.
Erdungsband
statt * € nur € PV-FDEL 2,40 * 1,68
Nr.
Bestell- Nr.
Ausführung statt * € nur €
1 |
PV-FDMH |
Mittelhalterung |
2,91 * |
2,04 |
2 |
PV-FDEH |
Endhalterung |
2,91 * |
2,04 |
2
Bestell- Nr. statt * € nur € PV-FDEK 2,23 * 1,56
Bauzaunfuß aus Beton
zur Beschwerung der Unterkonstruktion benötigen Sie 10 Stück Baunzaunfüße
• 220 x 620 x 130 mm( BxLxH)
• mit Stahlbewährung
• Gewicht: ca. 35 kg
ANORDNUNG BAUZAUNFÜSSE
Dieser Bauzaunfuß wird von der Befestigungsschiene verdeckt und muss nicht geschnitten werden.
30 °
Bestell- Nr. nur € MZB-SB 8,40 www. josefsteiner. com
1070 mm
625 mm 1070 mm
625 mm
