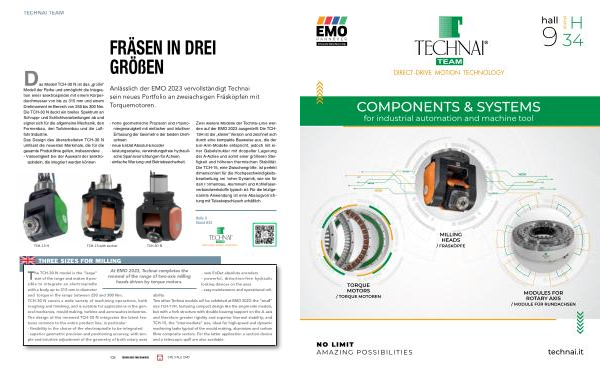

FRÄSEN IN DREI GRÖßEN
Das Modell TCH-30 N ist das „ große “ Modell der Reihe und ermöglicht die Integration einer Elektrospindel mit einem Körperdurchmesser von bis zu 315 mm und einem Drehmoment im Bereich von 250 bis 300 Nm . Die TCH-30 N deckt ein breites Spektrum an Schrupp- und Schlichtverarbeitungen ab und eignet sich für die allgemeine Mechanik , den Formenbau , den Turbinenbau und die Luftfahrtindustrie . Das Design des überarbeiteten TCH-30 N umfasst die neuesten Merkmale , die für die gesamte Produktlinie gelten , insbesondere : - Vielseitigkeit bei der Auswahl der Elektrospindeln , die integriert werden können
Anlässlich der EMO 2023 vervollständigt Technai sein neues Portfolio an zweiachsigen Fräsköpfen mit Torquemotoren .
- hohe geometrische Präzision und Positioniergenauigkeit mit einfacher und intuitiver Erfassung der Geometrie der beiden Drehachsen - neue EnDat Absolut-Encoder - leistungsstarke , verwindungsfreie hydraulische Spannvorrichtungen für Achsen - einfache Wartung und Betriebssicherheit .
Zwei weitere Modelle der Technai-Linie werden auf der EMO 2023 ausgestellt : Die TCH- 13H ist die „ kleine “ Version und zeichnet sich durch eine kompakte Bauweise aus , die der Ein-Arm-Modelle entspricht , jedoch mit einer Gabelstruktur mit doppelter Lagerung der A-Achse und somit einer größeren Steifigkeit und höheren thermischen Stabilität . Die TCH-15 , eine Zwischengröße , ist perfekt dimensioniert für die Hochgeschwindigkeitsbearbeitung bei hoher Dynamik , wie sie für den Formenbau , Aluminium und Kohlefaserverbundwerkstoffe typisch ist . Für die letztgenannte Anwendung ist eine Absaugvorrichtung mit Teleskopschlauch erhältlich .
Halle 9 Stand H34
TCH-13 H TCH-15 with suction TCH-30 N
THREE SIZES FOR MILLING
The TCH-30 N model is the “ large ” size of the range and makes it possible to integrate an electrospindle with a body up to 315 mm in diameter and torque in the range between 250 and 300 Nm . TCH-30 N covers a wide variety of machining operations , both roughing and finishing , and is suitable for applications in the general mechanics , mould making , turbine and aeronautics industries . The design of the renewed TCH-30 N integrates the latest features common to the entire product line , in particular : - flexibility in the choice of the electrospindle to be integrated - superior geometric precision and positioning accuracy , with simple and intuitive adjustment of the geometry of both rotary axes
At EMO 2023 , Technai completes the renewal of the range of two-axis milling heads driven by torque motors .
- new EnDat absolute encoders - powerful , distortion-free hydraulic locking devices on the axes - easy maintenance and operational reliability . Two other Technai models will be exhibited at EMO 2023 : the “ small ” size TCH-13H , featuring compact design like the single-side models , but with a fork structure with double bearing support on the A axis and therefore greater rigidity and superior thermal stability ; and TCH-15 , the “ intermediate ” size , ideal for high-speed and dynamic machining tasks typical of the mould making , aluminium and carbon fibre composite sectors . For the latter application a suction device and a telescopic quill are also available .
