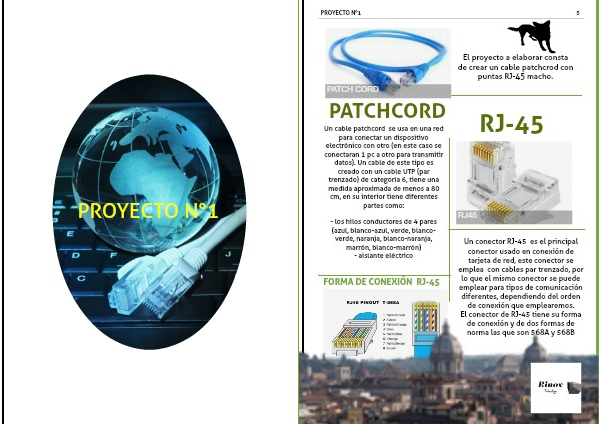

PATCHCORD
RJ-45
Un cable patchcord se usa en una red para conectar un dispositivo electrónico con otro (en este caso se conectaran 1 pc a otro para transmitir datos). Un cable de este tipo es creado con un cable UTP (par trenzado) de categoría 6, tiene una medida aproximada de menos a 80 cm, en su interior tiene diferentes partes como:
- los hilos conductores de 4 pares (azul, blanco-azul, verde, blanco-verde, naranja, blanco-naranja, marrón, blanco-marrón)
- aislante eléctrico
- membrana aislante
Un conector RJ-45 es el principal conector usado en conexión de tarjeta de red, este conector se emplea con cables par trenzado, por lo que el mismo conector se puede emplear para tipos de comunicación diferentes, dependiendo del orden de conexión que emplearemos.
El conector de RJ-45 tiene su forma de conexión y de dos formas de norma las que son 568A y 568B
FORMA DE CONEXIÓN RJ-45
El proyecto a elaborar consta de crear un cable patchcrod con puntas RJ-45 macho.
PROYECTO N°1 5
