SISTEMA CONSTRUCTIVO ICF Y COMPLEMENTOS MANUAL DE INSTALCION MAKROS ENE 2018 | Page 72

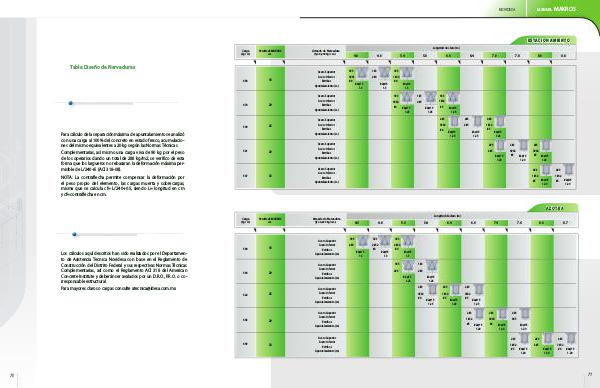

Carga (kg / m) Peralte de MAKROS cm . Tabla Diseño de Nervaduras Para cálculo de la separación máxima de apuntalamiento se analizó con una carga al 100% del concreto en estado fresco, acumulacio- nes del mismo equivalentes a 20 kg según las Normas Técnicas Complementarias, así mismo una carga viva de 90 kg por el peso de los operarios dando un total de 288 kg/m2; se verifico de esta forma que los largueros no rebasaran la deformación máxima per- misible de L/240+5 (ACI 318-08). NOTA: La contraflecha permite compensar la deformación por el peso propio del elemento, las cargas muerta y sobrecargas, misma que se calcula cf= L/240+0.5, siendo L= longitud en cm y cf=contraflecha en cm. 458 18 474 20 500 25 521 29 537 32 Carga Peralte de MAKROS (kg / m) Los cálculos aquí descritos han sido realizados por el Departamen- to de Asistencia Tecnica Novidesa con base en el Reglamento de Construcción del Distrito Federal y sus respectivas Normas Técnicas Complementarias, así como el Reglamento ACI 318 del American Concrete Institute y deberán ser avalados por un D.R.O., P.R. O. o co- rresponsable estructural. Para mayores claros o cargas consulte [email protected] 70 580 cm 18 . 596 20 622 25 643 29 659 32
