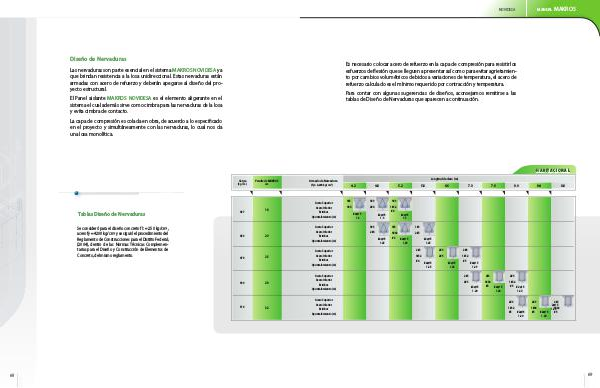

Diseño de Nervaduras
Las nervaduras son parte esencial en el sistema MAKROS NOVIDESA ya
que brindan resistencia a la losa unidireccional. Estas nervaduras están
armadas con acero de refuerzo y deberán apegarse al diseño del pro-
yecto estructural.
El Panel aislante MAKROS NOVIDESA es el elemento aligerante en el
sistema el cual además sirve como cimbra para las nervaduras de la losa
y evita cimbra de contacto.
La capa de compresión es colada en obra, de acuerdo a lo especificado
en el proyecto y simultáneamente con las nervaduras, lo cual nos da
una losa monolítica.
Carga
(kg / m)
Tablas Diseño de Nervaduras
Se consideró para el diseño concreto f’c = 250 kg/cm 2 ,
acero fy = 4200 kg/cm 2 y se siguió el procedimiento del
Reglamento de Construcciones para el Distrito Federal;
(2004), dentro de las Normas Técnicas Complemen-
tarias para el Diseño y Construcción de Elementos de
Concreto, del mismo reglamento.
68
Peralte de MAKROS
cm
437 18
453 20
479 25
500 29
516 32
.
