SISTEMA CONSTRUCTIVO ICF Y COMPLEMENTOS MANUAL DE INSTALCION MAKROS ENE 2018 | Page 66

PANEL m 16 NOVIDESA
PANEL MAKROS NOVIDESA
CAPA DE COMPRESIÓN DE
CONCRETO ESTRUCTURAL
MALLA ELECTROSOLDADA
REFUERZO LONGITUDINAL

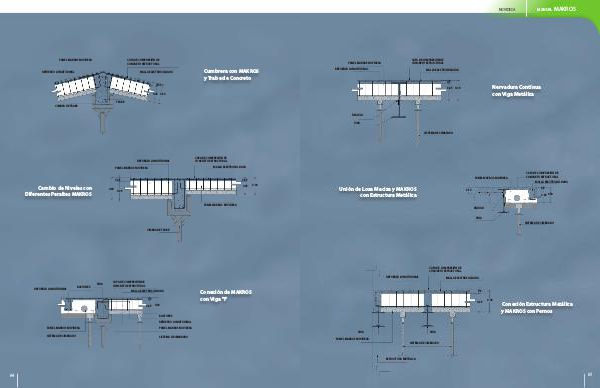

Cumbrera con MAKROS
y Trabe de Concreto
0.05
0.25 0.30
TRABE
CIMBRA DE TRABE
CAPA DE COMPRESIÓN DE
REFUERZO LONGITUDINAL
PANEL m 16 NOVIDESA CONCRETO ESTRUCTURAL
MALLA ELECTROSOLDADA
PANEL MAKROS NOVIDESA
0.05
Cambio de Niveles con
Diferentes Peraltes MAKROS
0.30
0.05
025
0.25
PANEL MAKROS NOVIDESA
CIMBRA DE TRABE
REFUERZO LONGITUDINAL
BASTONES
VIGA
CAPA DE COMPRESIÓN DE
CONCRETO ESTRUCTURAL
MALLA ELECTROSOLDADA
0.5
0.25
Conexión de MAKROS
con Viga "I"
0.30
BASTONES
REFUERZO LONGITUDINAL
PANEL MAKROS NOVIDESA
PANEL m 16 NOVIDESA
SISTEMA DE CIMBRADO
64
PANEL MAKROS NOVIDESA
PANEL m 16 NOVIDESA
SISTEMA DE CIMBRADO
0.30
