SISTEMA CONSTRUCTIVO ICF Y COMPLEMENTOS MANUAL DE INSTALCION MAKROS ENE 2018 | Page 17

NOVIDESA
MANUAL
MAKROS

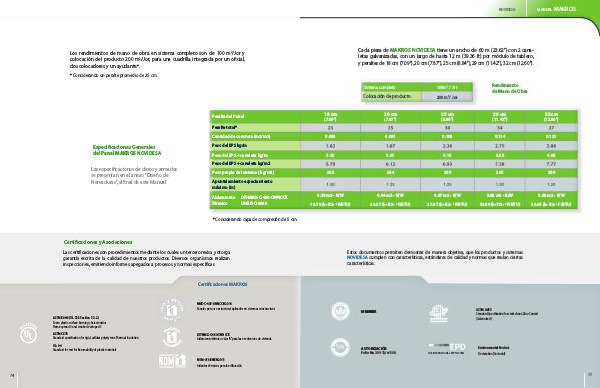

Cada pieza de MAKROS NOVIDESA tiene un ancho de .60 m (23.62”) con 2 cana-
letas galvanizadas, con un largo de hasta 12 m (39.36 ft) por módulo de tablero,
y peraltes de 18 cm (7.09”), 20 cm (7.87”), 25 cm (8.84”), 29 cm (11.42”), 32 cm (12.60”).
Sistema completo 100m 2 / Jor
Colocación de producto 200 m 2 / Jor
Rendimiento
de Mano de Obra
18 cm 20 cm 25 cm (8.84") (11.42") (12.60")
0.083 0.091 0.103 0.114 0.121
3.42 3.67 4.16 4.55 4.66
205 244 255 280 299
3.30 m2 • K/W 4.64 m2 • K/W 4.87 m2 • K/W 5.65 m2 • K/W 5.92 m2 • K/W
18.79 (h• ft2• 0 F/BTU) 26.37 (h• ft2• 0 F/BTU) 27.67 (h• ft2• 0 F/BTU) 32.09 (h• ft2• 0 F/BTU) 33.64 (h• ft2• 0 F/BTU)
(7.09")
(7.87")
29 cm
32 cm
Estos documentos permiten demostrar de manera objetiva, que los productos y sistemas
NOVIDESA cumplen con características, estándares de calidad y normas que reulan ciertas
características.
ASTM A653
Standard Specification for steel sheet, Zinc-Coated
(Galvanized)
MEMBER
EMPRESA REGISTRADA N1108
AUTORIZACIÓN
Folio No 201-12/n1108
Environmental Product
THE INTERNATIONAL EPD®SYSTEM
Declaration (Sectorial)
15
