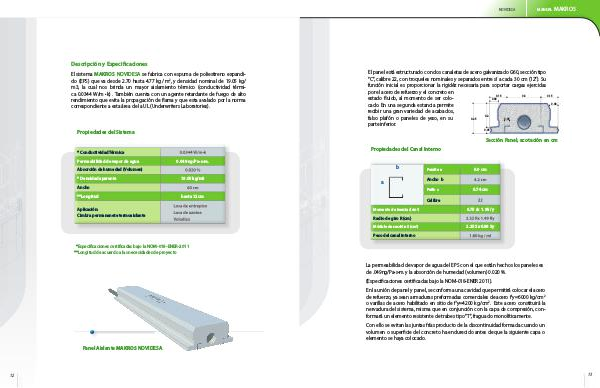

El panel está estructurado con dos canaletas de acero galvanizado G60, sección tipo
“C”, calibre 22, con troqueles nominales y separados entre sí a cada 30 cm (12”). Su
función inicial es proporcionar la rigidéz necesaria para soportar cargas ejercidas
por el acero de refuerzo y el concreto en
0.15
0.3
0.15
estado fluido, al momento de ser colo-
0.08
0.08
cado. En una segunda estancia permite
recibir una gran variedad de acabados,
0.2
falso plafón o paneles de yeso, en su
0.05
0.25
parte inferior.
0.05
Sección Panel, acotación en cm
Propiedades del Canal Interno
b
a
Peralte a
6.0 cm
Ancho b
Patín c
0.74 cm
Calibre
Momento de inercia /(cm 2 )
6.75 /x 1.95 /y
Radio de giro R (cm)
Módulo de sección S (cm 3 )
2.25 Sx 0.89 Sy
Peso del canal interno
La permeabilidad de vapor de agua del EPS con el que están hechos los paneles es
de .049ng/Pa•s•m. y la absorción de humedad (volumen) 0.020 %.
(Especificaciones certificadas bajo la NOM-018-ENER 2011).
En la unión de panel y panel, se conforma una cavidad que permitirá colocar el acero
de refuerzo, ya sean armaduras preformadas comerciales de acero f’y=6000 kg/cm 2
o varillas de acero habilitado en sitio de f’y=4200 kg/cm 2 . Este acero constituirá la
nervadura del sistema, misma que en conjunción con la capa de compresión, con-
formará un elemento resistente de trabes tipo “T”, fraguado monolíticamente.
Con ello se evitan las juntas frías producto de la discontinuidad formada cuando un
volumen o superficie del concreto ha endurecido antes de que la siguiente capa o
elemento se haya colocado.
