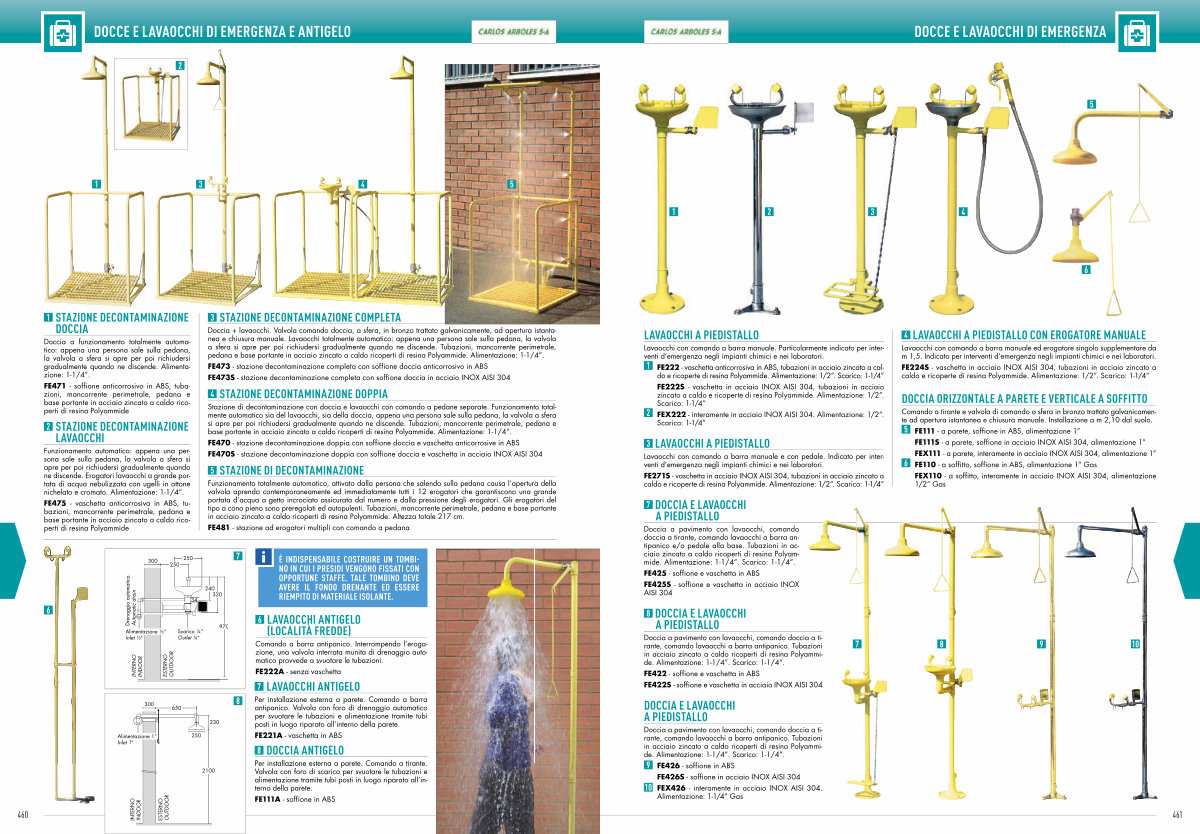

DOCCE E LAVAOCCHI DI EMERGENZA E ANTIGELO
2
1 3 4 5
1 STAZIONE DECONTAMINAZIONE DOCCIA
Doccia a funzionamento totalmente automatico: appena una persona sale sulla pedana, la valvola a sfera si apre per poi richiudersi gradualmente quando ne discende. Alimentazione: 1-1 / 4”.
FE471- soffione anticorrosivo in ABS, tubazioni, mancorrente perimetrale, pedana e base portante in acciaio zincato a caldo ricoperti di resina Polyammide
2 STAZIONE DECONTAMINAZIONE LAVAOCCHI
Funzionamento automatico: appena una persona sale sulla pedana, la valvola a sfera si apre per poi richiudersi gradualmente quando ne discende. Erogatori lavaocchi a grande portata di acqua nebulizzata con ugelli in ottone nichelato e cromato. Alimentazione: 1-1 / 4”.
FE475- vaschetta anticorrosiva in ABS, tubazioni, mancorrente perimetrale, pedana e base portante in acciaio zincato a caldo ricoperti di resina Polyammide
3 STAZIONE DECONTAMINAZIONE COMPLETA
Doccia + lavaocchi. Valvola comando doccia, a sfera, in bronzo trattato galvanicamente, ad apertura istantanea e chiusura manuale. Lavaocchi totalmente automatico: appena una persona sale sulla pedana, la valvola a sfera si apre per poi richiudersi gradualmente quando ne discende. Tubazioni, mancorrente perimetrale, pedana e base portante in acciaio zincato a caldo ricoperti di resina Polyammide. Alimentazione: 1-1 / 4”.
FE473- stazione decontaminazione completa con soffione doccia anticorrosivo in ABS FE473S- stazione decontaminazione completa con soffione doccia in acciaio INOX AISI 304
4 STAZIONE DECONTAMINAZIONE DOPPIA
Stazione di decontaminazione con doccia e lavaocchi con comando a pedane separate. Funzionamento totalmente automatico sia del lavaocchi, sia della doccia, appena una persona sale sulla pedana, la valvola a sfera si apre per poi richiudersi gradualmente quando ne discende. Tubazioni, mancorrente perimetrale, pedana e base portante in acciaio zincato a caldo ricoperti di resina Polyammide. Alimentazione: 1-1 / 4”.
FE470- stazione decontaminazione doppia con soffione doccia e vaschetta anticorrosive in ABS FE470S- stazione decontaminazione doppia con soffione doccia e vaschetta in acciaio INOX AISI 304
5 STAZIONE DI DECONTAMINAZIONE
Funzionamento totalmente automatico, attivato dalla persona che salendo sulla pedana causa l’ apertura della valvola aprendo contemporaneamente ed immediatamente tutti i 12 erogatori che garantiscono una grande portata d’ acqua a getto incrociato assicurata dal numero e dalla pressione degli erogatori. Gli erogatori del tipo a cono pieno sono preregolati ed autopulenti. Tubazioni, mancorrente perimetrale, pedana e base portante in acciaio zincato a caldo ricoperti di resina Polyammide. Altezza totale 217 cm.
FE481- stazione ad erogatori multipli con comando a pedana
460 |
6 |
Drenaggio automatico
Automatic drain
Alimentazione ½” Inlet ½”
INTERNO INDOOR
300
Alimentazione 1” Inlet 1”
Alimentazione 1”
Inlet 1”
INTERNO INDOOR
300
|
|
ESTERNO OUTDOOR
ESTERNO OUTDOOR
250
250
650
34
Scarico ¼” Outlet ¼”
250
240 320
2100
230
2100
970
|
7
8
|
È INDISPENSABILE COSTRUIRE UN TOMBI- NO IN CUI I PRESIDI VENGONO FISSATI CON OPPORTUNE STAFFE. TALE TOMBINO DEVE AVERE IL FONDO DRENANTE ED ESSERE RIEMPITO DI MATERIALE ISOLANTE.
6 LAVAOCCHI ANTIGELO( LOCALITÀ FREDDE)
Comando a barra antipanico. Interrompendo l’ erogazione, una valvola interrata munita di drenaggio automatico provvede a svuotare le tubazioni.
FE222A- senza vaschetta
7 LAVAOCCHI ANTIGELO
Per installazione esterna a parete. Comando a barra antipanico. Valvola con foro di drenaggio automatico per svuotare le tubazioni e alimentazione tramite tubi posti in luogo riparato all’ interno della parete.
FE221A- vaschetta in ABS
8 DOCCIA ANTIGELO
Per installazione esterna a parete. Comando a tirante. Valvola con foro di scarico per svuotare le tubazioni e alimentazione tramite tubi posti in luogo riparato all’ interno della parete.
FE111A- soffione in ABS
|
