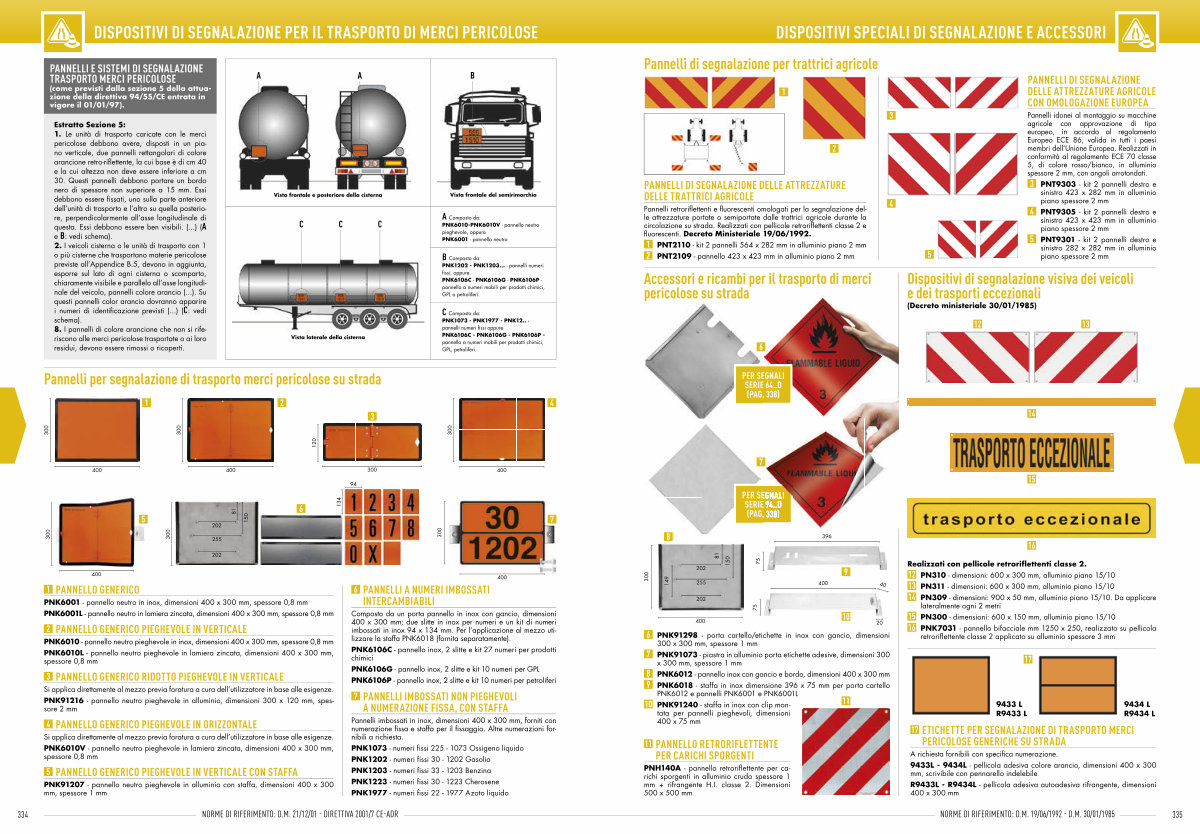

DISPOSITIVI DI SEGNALAZIONE PER IL TRASPORTO DI MERCI PERICOLOSE
DISPOSITIVI DI SEGNALAZIONE PER IL TRASPORTO DI MERCI PERICOLOSE
|
PANNELLI E SISTEMI DI SEGNALAZIONE TRASPORTO MERCI PERICOLOSE
( come previsti dalla sezione 5 della attuazione della direttiva 94 / 55 / CE entrata in vigore il 01 / 01 / 97).
|
A |
A |
B |
Estratto Sezione 5: 1. Le unità di trasporto caricate con le merci pericolose debbono avere, disposti in un piano verticale, due pannelli rettangolari di colore arancione retro-riflettente, la cui base è di cm 40 e la cui altezza non deve essere inferiore a cm 30. Questi pannelli debbono portare un bordo nero di spessore non superiore a 15 mm. Essi debbono essere fissati, uno sulla parte anteriore dell’ unità di trasporto e l’ altro su quella posteriore, perpendicolarmente all’ asse longitudinale di questa. Essi debbono essere ben visibili.(...)( A e B: vedi schema). 2. I veicoli cisterna o le unità di trasporto con 1 o più cisterne che trasportano materie pericolose previste all’ Appendice B. 5, devono in aggiunta, esporre sul lato di ogni cisterna o scomparto, chiaramente visibile e parallelo all’ asse longitudinale del veicolo, pannelli colore arancio(...). Su questi pannelli color arancio dovranno apparire i numeri di identificazione previsti(...)( C: vedi schema). 8. I pannelli di colore arancione che non si riferiscono alle merci pericolose trasportate o ai loro residui, devono essere rimossi o ricoperti. |
|
|
|
|
Vista frontale e posteriore della cisterna |
C C C
Vista laterale della cisterna
|
|
Vista frontale del semirimorchio
A Composto da: PNK6010-PNK6010V- pannello neutro pieghevole, oppure PNK6001- pannello neutro
B Composto da: PNK1202- PNK1203...- pannelli numeri fissi, oppure PNK6106C- PNK6106G- PNK6106P- pannello a numeri mobili per prodotti chimici, GPL o petroliferi.
C Composto da: PNK1073- PNK1977- PNK12..- pannelli numeri fissi oppure PNK6106C- PNK6106G- PNK6106P- pannello a numeri mobili per prodotti chimici, GPL, petroliferi.
|
Pannelli per segnalazione di trasporto merci pericolose su strada
120
300
300
300
94
300 |
5 |
300 |
202
255
|
81 |
150 |
6 |
134 |
300 |
7 |
|
|
|
202 |
|
|
|
|
|
|
400
1 PANNELLO GENERICO
PNK6001- pannello neutro in inox, dimensioni 400 x 300 mm, spessore 0,8 mm
PNK6001L- pannello neutro in lamiera zincata, dimensioni 400 x 300 mm, spessore 0,8 mm
2 PANNELLO GENERICO PIEGHEVOLE IN VERTICALE
PNK6010- pannello neutro pieghevole in inox, dimensioni 400 x 300 mm, spessore 0,8 mm
PNK6010L- pannello neutro pieghevole in lamiera zincata, dimensioni 400 x 300 mm, spessore 0,8 mm
3 PANNELLO GENERICO RIDOTTO PIEGHEVOLE IN VERTICALE
Si applica direttamente al mezzo previa foratura a cura dell’ utilizzatore in base alle esigenze.
PNK91216- pannello neutro pieghevole in alluminio, dimensioni 300 x 120 mm, spessore 2 mm
4 PANNELLO GENERICO PIEGHEVOLE IN ORIZZONTALE
Si applica direttamente al mezzo previa foratura a cura dell’ utilizzatore in base alle esigenze.
PNK6010V- pannello neutro pieghevole in lamiera zincata, dimensioni 400 x 300 mm, spessore 0,8 mm
5 PANNELLO GENERICO PIEGHEVOLE IN VERTICALE CON STAFFA
PNK91207- pannello neutro pieghevole in alluminio con staffa, dimensioni 400 x 300 mm, spessore 1 mm
6 PANNELLI A NUMERI IMBOSSATI INTERCAMBIABILI
Composto da un porta pannello in inox con gancio, dimensioni 400 x 300 mm; due slitte in inox per numeri e un kit di numeri imbossati in inox 94 x 134 mm. Per l’ applicazione al mezzo utilizzare la staffa PNK6018( fornita separatamente).
PNK6106C- pannello inox, 2 slitte e kit 27 numeri per prodotti chimici
PNK6106G- pannello inox, 2 slitte e kit 10 numeri per GPL PNK6106P- pannello inox, 2 slitte e kit 10 numeri per petroliferi
7 PANNELLI IMBOSSATI NON PIEGHEVOLI A NUMERAZIONE FISSA, CON STAFFA
Pannelli imbossati in inox, dimensioni 400 x 300 mm, forniti con numerazione fissa e staffa per il fissaggio. Altre numerazioni fornibili a richiesta.
400
PNK1073- numeri fissi 225- 1073 Ossigeno liquido PNK1202- numeri fissi 30- 1202 Gasolio PNK1203- numeri fissi 33- 1203 Benzina PNK1223- numeri fissi 30- 1223 Cherosene PNK1977- numeri fissi 22- 1977 Azoto liquido
334 NORME DI RIFERIMENTO: D. M. 21 / 12 / 01- DIRETTIVA 2001 / 7 CE-ADR
