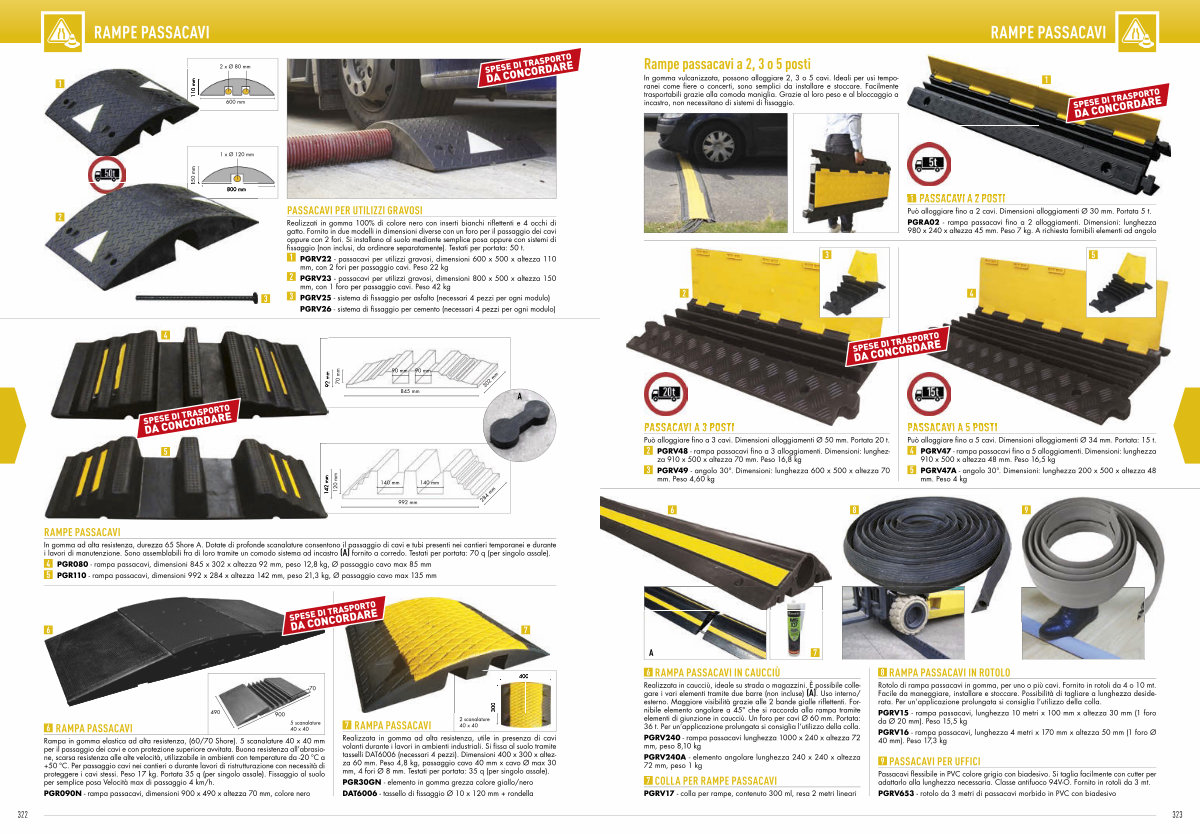

RAMPE PASSACAVI |
|
|
1 |
|
|
|
110 mm |
|
|
2 x Ø 80 mm |
SPESE DI TRASPORTO
DA CONCORDARE
|
|
|
600 mm |
|
|
|
1 x Ø 120 mm |
|
|
150 mm
1
|
|
|
|
|
800 mm |
|
2
3
PASSACAVI PER UTILIZZI GRAVOSI
Realizzati in gomma 100 % di colore nero con inserti bianchi riflettenti e 4 occhi di gatto. Fornito in due modelli in dimensioni diverse con un foro per il passaggio dei cavi oppure con 2 fori. Si installano al suolo mediante semplice posa oppure con sistemi di fissaggio( non inclusi, da ordinare separatamente). Testati per portata: 50 t.
1 PGRV22- passacavi per utilizzi gravosi, dimensioni 600 x 500 x altezza 110 mm, con 2 fori per passaggio cavi. Peso 22 kg
2 PGRV23- passacavi per utilizzi gravosi, dimensioni 800 x 500 x altezza 150 mm, con 1 foro per passaggio cavi. Peso 42 kg
3 PGRV25- sistema di fissaggio per asfalto( necessari 4 pezzi per ogni modulo) PGRV26- sistema di fissaggio per cemento( necessari 4 pezzi per ogni modulo)
4 |
|
|
|
|
|
|
SPESE DI TRASPORTO
DA CONCORDARE
|
92 mm |
70 mm |
90 mm 90 mm
845 mm
|
|
|
302 mm |
A |
5 |
|
|
|
|
|
|
142 mm |
120 mm |
140 mm 140 mm |
|
992 mm |
284 mm |
|
RAMPE PASSACAVI
In gomma ad alta resistenza, durezza 65 Shore A. Dotate di profonde scanalature consentono il passaggio di cavi e tubi presenti nei cantieri temporanei e durante i lavori di manutenzione. Sono assemblabili fra di loro tramite un comodo sistema ad incastro( A) fornito a corredo. Testati per portata: 70 q( per singolo assale).
4 PGR080- rampa passacavi, dimensioni 845 x 302 x altezza 92 mm, peso 12,8 kg, Ø passaggio cavo max 85 mm
5 PGR110- rampa passacavi, dimensioni 992 x 284 x altezza 142 mm, peso 21,3 kg, Ø passaggio cavo max 135 mm
6
SPESE DI TRASPORTO
DA CONCORDARE
7
70
400
6 RAMPA PASSACAVI
900
5 scanalature 40 x 40
Rampa in gomma elastica ad alta resistenza,( 60 / 70 Shore). 5 scanalature 40 x 40 mm per il passaggio dei cavi e con protezione superiore avvitata. Buona resistenza all’ abrasione, scarsa resistenza alle alte velocità, utilizzabile in ambienti con temperature da-20 ° C a + 50 ° C. Per passaggio cavi nei cantieri o durante lavori di ristrutturazione con necessità di proteggere i cavi stessi. Peso 17 kg. Portata 35 q( per singolo assale). Fissaggio al suolo per semplice posa Velocità max di passaggio 4 km / h.
PGR090N- rampa passacavi, dimensioni 900 x 490 x altezza 70 mm, colore nero
490
7 RAMPA PASSACAVI
2 scanalature 40 x 40
Realizzata in gomma ad alta resistenza, utile in presenza di cavi volanti durante i lavori in ambienti industriali. Si fissa al suolo tramite tasselli DAT6006( necessari 4 pezzi). Dimensioni 400 x 300 x altezza 60 mm. Peso 4,8 kg, passaggio cavo 40 mm x cavo Ø max 30 mm, 4 fori Ø 8 mm. Testati per portata: 35 q( per singolo assale).
PGR30GN- elemento in gomma grezza colore giallo / nero DAT6006- tassello di fissaggio Ø 10 x 120 mm + rondella
300
322
