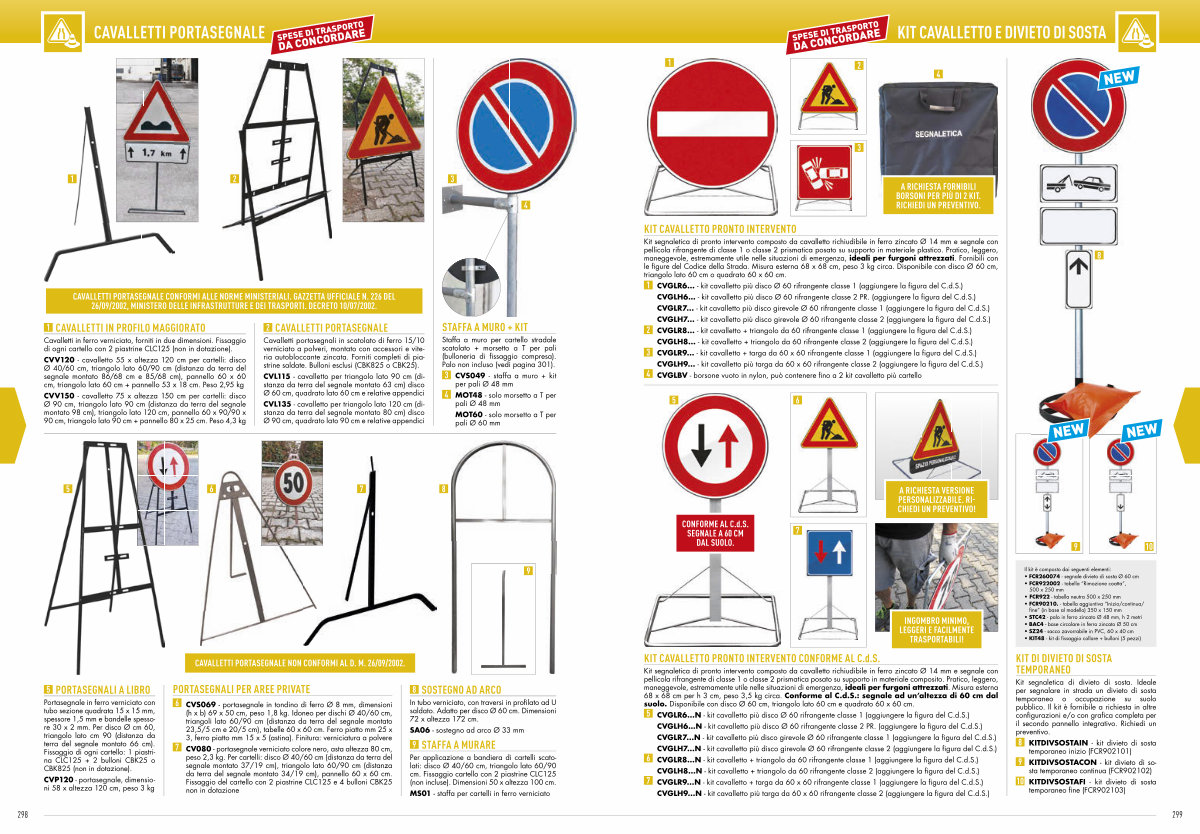

CAVALLETTI PORTASEGNALE
CAVALLETTI PORTASEGNALE
SPESE DI TRASPORTO
DA CONCORDARE
1 2
3
4
CAVALLETTI PORTASEGNALE CONFORMI ALLE NORME MINISTERIALI. GAZZETTA UFFICIALE N. 226 DEL 26 / 09 / 2002, MINISTERO DELLE INFRASTRUTTURE E DEI TRASPORTI. DECRETO 10 / 07 / 2002.
1 CAVALLETTI IN PROFILO MAGGIORATO
Cavalletti in ferro verniciato, forniti in due dimensioni. Fissaggio di ogni cartello con 2 piastrine CLC125( non in dotazione).
CVV120- cavalletto 55 x altezza 120 cm per cartelli: disco Ø 40 / 60 cm, triangolo lato 60 / 90 cm( distanza da terra del segnale montato 86 / 68 cm e 85 / 68 cm), pannello 60 x 60 cm, triangolo lato 60 cm + pannello 53 x 18 cm. Peso 2,95 kg
CVV150- cavalletto 75 x altezza 150 cm per cartelli: disco Ø 90 cm, triangolo lato 90 cm( distanza da terra del segnale montato 98 cm), triangolo lato 120 cm, pannello 60 x 90 / 90 x 90 cm, triangolo lato 90 cm + pannello 80 x 25 cm. Peso 4,3 kg
2 CAVALLETTI PORTASEGNALE
Cavalletti portasegnali in scatolato di ferro 15 / 10 verniciato a polveri, montato con accessori e viteria autobloccante zincata. Forniti completi di piastrine saldate. Bulloni esclusi( CBK825 o CBK25).
CVL115- cavalletto per triangolo lato 90 cm( distanza da terra del segnale montato 63 cm) disco Ø 60 cm, quadrato lato 60 cm e relative appendici
CVL135- cavalletto per triangolo lato 120 cm( distanza da terra del segnale montato 80 cm) disco Ø 90 cm, quadrato lato 90 cm e relative appendici
STAFFA A MURO + KIT
Staffa a muro per cartello stradale scatolato + morsetto a T per pali( bulloneria di fissaggio compresa). Palo non incluso( vedi pagina 301).
3 CVS049- staffa a muro + kit per pali Ø 48 mm
4 MOT48- solo morsetto a T per pali Ø 48 mm
MOT60- solo morsetto a T per pali Ø 60 mm
5
6 7 8
9
CAVALLETTI PORTASEGNALE NON CONFORMI AL D. M. 26 / 09 / 2002.
5 PORTASEGNALI A LIBRO
Portasegnale in ferro verniciato con tubo sezione quadrata 15 x 15 mm, spessore 1,5 mm e bandelle spessore 30 x 2 mm. Per disco Ø cm 60, triangolo lato cm 90( distanza da terra del segnale montato 66 cm). Fissaggio di ogni cartello: 1 piastrina CLC125 + 2 bulloni CBK25 o CBK825( non in dotazione).
CVP120- portasegnale, dimensioni 58 x altezza 120 cm, peso 3 kg
PORTASEGNALI PER AREE PRIVATE
6 CVS069- portasegnale in tondino di ferro Ø 8 mm, dimensioni
( h x b) 69 x 50 cm, peso 1,8 kg. Idoneo per dischi Ø 40 / 60 cm, triangoli lato 60 / 90 cm( distanza da terra del segnale montato 23,5 / 5 cm e 20 / 5 cm), tabelle 60 x 60 cm. Ferro piatto mm 25 x 3, ferro piatto mm 15 x 5( astina). Finitura: verniciatura a polvere
7 CV080- portasegnale verniciato colore nero, asta altezza 80 cm,
peso 2,3 kg. Per cartelli: disco Ø 40 / 60 cm( distanza da terra del segnale montato 37 / 19 cm), triangolo lato 60 / 90 cm( distanza da terra del segnale montato 34 / 19 cm), pannello 60 x 60 cm. Fissaggio del cartello con 2 piastrine CLC125 e 4 bulloni CBK25 non in dotazione
8 SOSTEGNO AD ARCO
In tubo verniciato, con traversi in profilato ad U saldato. Adatto per disco Ø 60 cm. Dimensioni 72 x altezza 172 cm.
SA06- sostegno ad arco Ø 33 mm
9 STAFFA A MURARE
Per applicazione a bandiera di cartelli scatolati: disco Ø 40 / 60 cm, triangolo lato 60 / 90 cm. Fissaggio cartello con 2 piastrine CLC125( non incluse). Dimensioni 50 x altezza 100 cm.
MS01- staffa per cartelli in ferro verniciato
298
