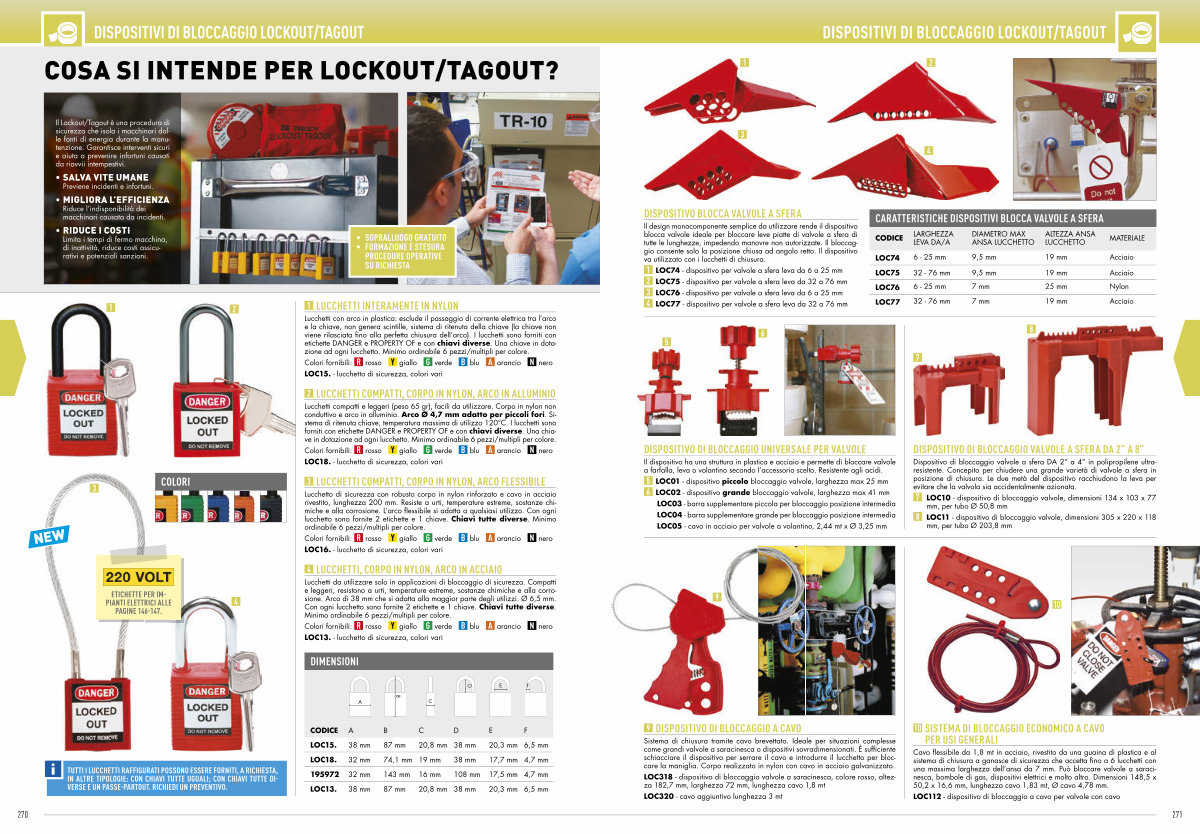

DISPOSITIVI DI BLOCCAGGIO LOCKOUT / TAGOUT
DISPOSITIVI DI BLOCCAGGIO LOCKOUT / TAGOUT
1 2
3 4
DISPOSITIVO BLOCCA VALVOLE A SFERA
Il design monocomponente semplice da utilizzare rende il dispositivo blocca valvole ideale per bloccare leve piatte di valvole a sfera di tutte le lunghezze, impedendo manovre non autorizzate. Il bloccaggio consente solo la posizione chiusa ad angolo retto. Il dispositivo va utilizzato con i lucchetti di chiusura.
1 LOC74- dispositivo per valvole a sfera leva da 6 a 25 mm
2 LOC75- dispositivo per valvole a sfera leva da 32 a 76 mm
3 LOC76- dispositivo per valvole a sfera leva da 6 a 25 mm
4 LOC77- dispositivo per valvole a sfera leva da 32 a 76 mm
CARATTERISTICHE DISPOSITIVI BLOCCA VALVOLE A SFERA
CODICE
LARGHEZZA LEVA DA / A
DIAMETRO MAX ANSA LUCCHETTO
ALTEZZA ANSA LUCCHETTO
MATERIALE
LOC74 6- 25 mm 9,5 mm 19 mm Acciaio LOC75 32- 76 mm 9,5 mm 19 mm Acciaio LOC76 6- 25 mm 7 mm 25 mm Nylon
LOC77 32- 76 mm 7 mm 19 mm Acciaio
5
6
7
8
DISPOSITIVO DI BLOCCAGGIO UNIVERSALE PER VALVOLE
Il dispositivo ha una struttura in plastica e acciaio e permette di bloccare valvole a farfalla, leva o volantino secondo l’ accessorio scelto. Resistente agli acidi.
5 LOC01- dispositivo piccolo bloccaggio valvole, larghezza max 25 mm
6 LOC02- dispositivo grande bloccaggio valvole, larghezza max 41 mm LOC03- barra supplementare piccola per bloccaggio posizione intermedia LOC04- barra supplementare grande per bloccaggio posizione intermedia LOC05- cavo in acciaio per valvole a volantino, 2,44 mt x Ø 3,25 mm
DISPOSITIVO DI BLOCCAGGIO VALVOLE A SFERA DA 2” A 8”
Dispositivo di bloccaggio valvole a sfera DA 2” a 4” in polipropilene ultraresistente. Concepito per chiudere una grande varietà di valvole a sfera in posizione di chiusura. Le due metà del dispositivo racchiudono la leva per evitare che la valvola sia accidentalmente azionata.
7 LOC10- dispositivo di bloccaggio valvole, dimensioni 134 x 103 x 77 mm, per tubo Ø 50,8 mm
8 LOC11- dispositivo di bloccaggio valvole, dimensioni 305 x 220 x 118 mm, per tubo Ø 203,8 mm
9
10
9 DISPOSITIVO DI BLOCCAGGIO A CAVO
Sistema di chiusura tramite cavo brevettato. Ideale per situazioni complesse come grandi valvole a saracinesca o dispositivi sovradimensionati. È sufficiente schiacciare il dispositivo per serrare il cavo e introdurre il lucchetto per bloccare la maniglia. Corpo realizzato in nylon con cavo in acciaio galvanizzato.
LOC318- dispositivo di bloccaggio valvole a saracinesca, colore rosso, altezza 182,7 mm, larghezza 72 mm, lunghezza cavo 1,8 mt
LOC320- cavo aggiuntivo lunghezza 3 mt
10 SISTEMA DI BLOCCAGGIO ECONOMICO A CAVO PER USI GENERALI
Cavo flessibile da 1,8 mt in acciaio, rivestito da una guaina di plastica e al sistema di chiusura a ganasce di sicurezza che accetta fino a 6 lucchetti con una massima larghezza dell’ ansa da 7 mm. Può bloccare valvole a saracinesca, bombole di gas, dispositivi elettrici e molto altro. Dimensioni 148,5 x 50,2 x 16,6 mm, lunghezza cavo 1,83 mt, Ø cavo 4,78 mm.
LOC112- dispositivo di bloccaggio a cavo per valvole con cavo
271
