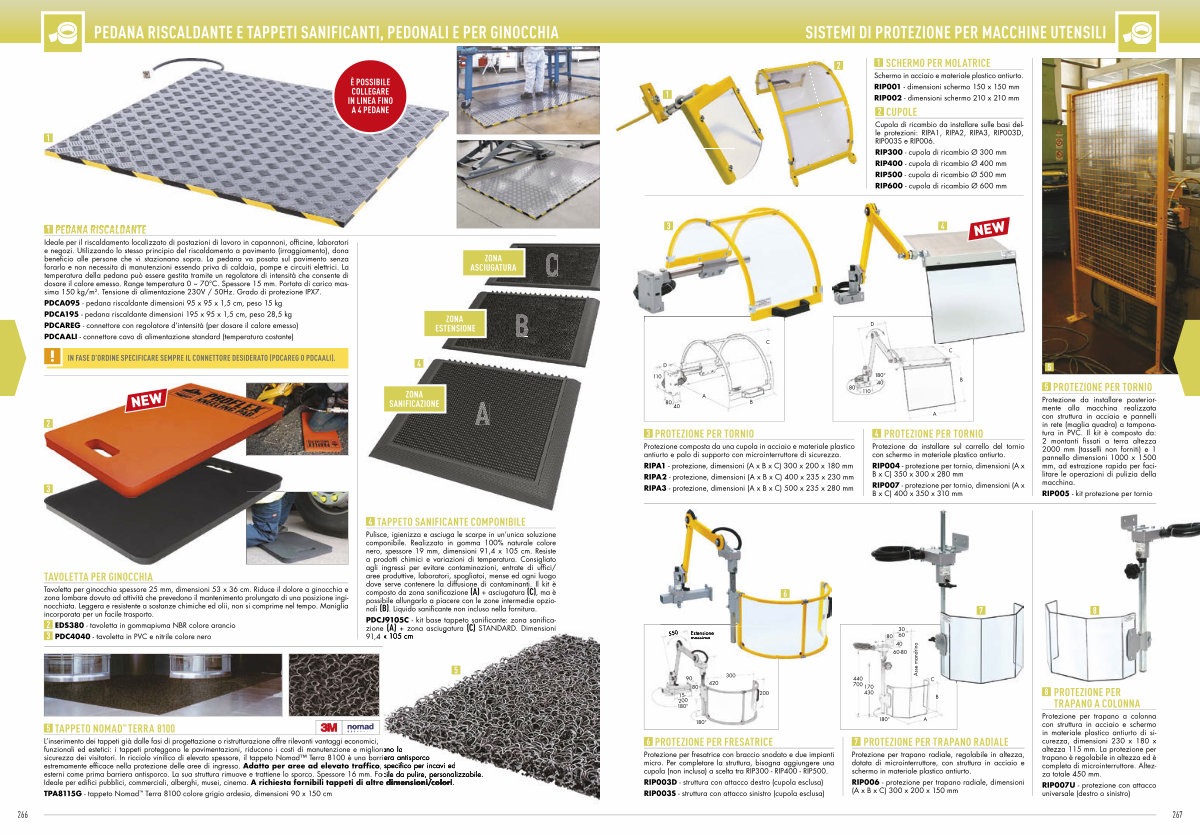

SISTEMI DI PROTEZIONE PER MACCHINE UTENSILI
SISTEMI DI PROTEZIONE PER MACCHINE UTENSILI
1
2
1 SCHERMO PER MOLATRICE
Schermo in acciaio e materiale plastico antiurto. RIP001- dimensioni schermo 150 x 150 mm RIP002- dimensioni schermo 210 x 210 mm
2 CUPOLE
Cupola di ricambio da installare sulle basi delle protezioni: RIPA1, RIPA2, RIPA3, RIP003D, RIP003S e RIP006.
RIP300- cupola di ricambio Ø 300 mm RIP400- cupola di ricambio Ø 400 mm RIP500- cupola di ricambio Ø 500 mm RIP600- cupola di ricambio Ø 600 mm
3 4
D
110
D
80 40
A
3 PROTEZIONE PER TORNIO
Protezione composta da una cupola in acciaio e materiale plastico antiurto e palo di supporto con microinterruttore di sicurezza.
RIPA1- protezione, dimensioni( A x B x C) 300 x 200 x 180 mm RIPA2- protezione, dimensioni( A x B x C) 400 x 235 x 230 mm RIPA3- protezione, dimensioni( A x B x C) 500 x 235 x 280 mm
B
C
80
110
180 ° 40
A
4 PROTEZIONE PER TORNIO
Protezione da installare sul carrello del tornio con schermo in materiale plastico antiurto.
RIP004- protezione per tornio, dimensioni( A x B x C) 350 x 300 x 280 mm
RIP007- protezione per tornio, dimensioni( A x B x C) 400 x 350 x 310 mm
C
B
5
5 PROTEZIONE PER TORNIO
Protezione da installare posteriormente alla macchina realizzata con struttura in acciaio e pannelli in rete( maglia quadra) a tamponatura in PVC. Il kit è composto da: 2 montanti fissati a terra altezza 2000 mm( tasselli non forniti) e 1 pannello dimensioni 1000 x 1500 mm, ad estrazione rapida per facilitare le operazioni di pulizia della macchina.
RIP005- kit protezione per tornio
6 7
8
550
90
15- 200
180 °
Estensione massima
80
180 °
420
300
6 PROTEZIONE PER FRESATRICE
Protezione per fresatrice con braccio snodato e due impianti micro. Per completare la struttura, bisogna aggiungere una cupola( non inclusa) a scelta tra RIP300- RIP400- RIP500.
200
RIP003D- struttura con attacco destro( cupola esclusa) RIP003S- struttura con attacco sinistro( cupola esclusa)
440 700
170 430
180 °
30
80 60 40 60-80
Asse mandrino
A
C
B
7 PROTEZIONE PER TRAPANO RADIALE
Protezione per trapano radiale, regolabile in altezza, dotata di microinterruttore, con struttura in acciaio e schermo in materiale plastico antiurto.
RIP006- protezione per trapano radiale, dimensioni( A x B x C) 300 x 200 x 150 mm
8 PROTEZIONE PER TRAPANO A COLONNA
Protezione per trapano a colonna con struttura in acciaio e schermo in materiale plastico antiurto di sicurezza, dimensioni 230 x 180 x altezza 115 mm. La protezione per trapano è regolabile in altezza ed è completa di microinterruttore. Altezza totale 450 mm.
RIP007U- protezione con attacco universale( destro o sinistro)
267
