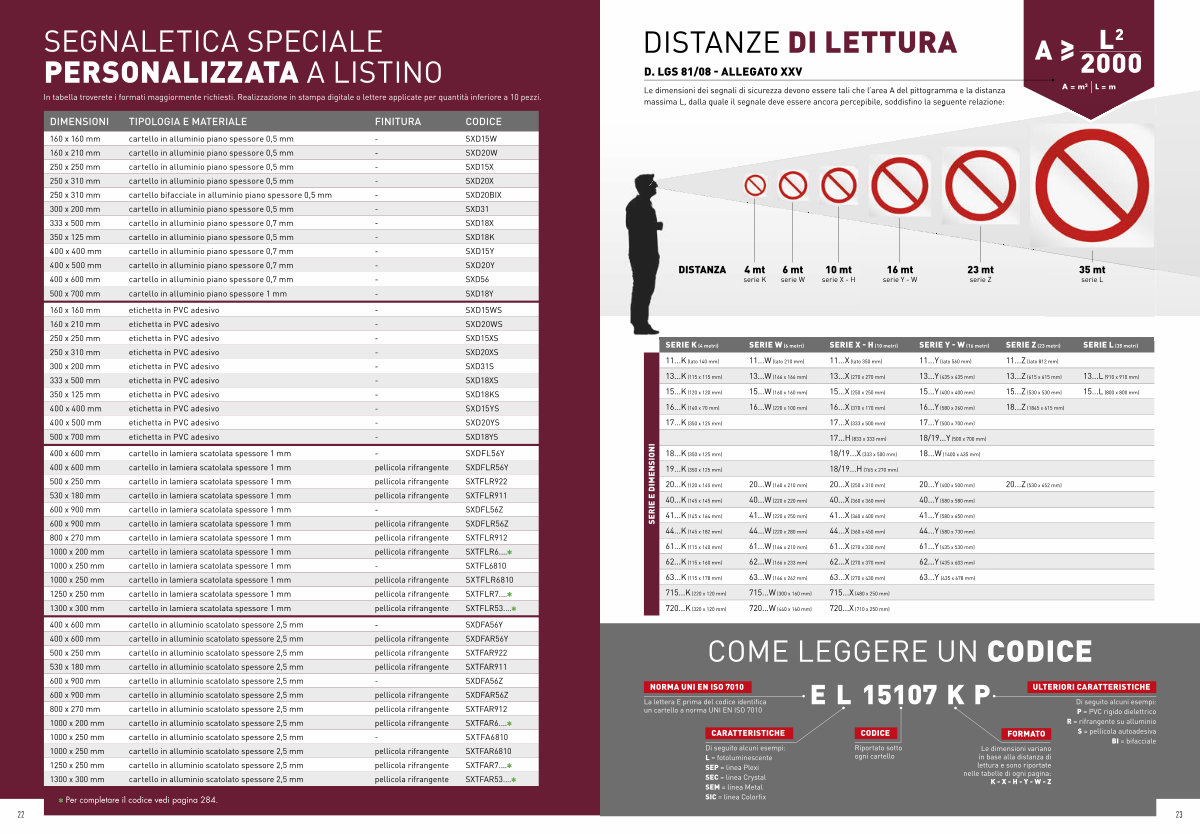

DISTANZE DI LETTURA L 2

D. LGS 81 / 08- ALLEGATO XXV

A ≥

2000

A = m 2 L = m
Le dimensioni dei segnali di sicurezza devono essere tali che l’ area A del pittogramma e la distanza massima L, dalla quale il segnale deve essere ancora percepibile, soddisfino la seguente relazione:
DISTANZA
4 mt serie K
6 mt serie W
10 mt serie X- H
16 mt serie Y- W
23 mt serie Z
35 mt serie L
SERIE K( 4 metri)
SERIE W( 6 metri)
SERIE X- H( 10 metri)
SERIE Y- W( 16 metri)
SERIE Z( 23 metri)
SERIE L( 35 metri)
11... K( lato 140 mm)
11... W( lato 210 mm)
11... X( lato 350 mm)
11... Y( lato 560 mm)
11... Z( lato 812 mm)
13... K( 115 x 115 mm)
13... W( 166 x 166 mm)
13... X( 270 x 270 mm)
13... Y( 435 x 435 mm)
13... Z( 615 x 615 mm)
13... L( 910 x 910 mm)
15... K( 120 x 120 mm)
15... W( 160 x 160 mm)
15... X( 250 x 250 mm)
15... Y( 400 x 400 mm)
15... Z( 530 x 530 mm)
15... L( 800 x 800 mm)
16... K( 140 x 70 mm)
16... W( 220 x 100 mm)
16... X( 370 x 170 mm)
16... Y( 580 x 260 mm)
18... Z( 1845 x 615 mm)
17... K( 350 x 125 mm)
17... X( 333 x 500 mm)
17... Y( 500 x 700 mm)
SERIE E DIMENSIONI
17... H( 833 x 333 mm)
18 / 19... Y( 500 x 700 mm)
18... K( 350 x 125 mm)
18 / 19... X( 333 x 500 mm)
18... W( 1400 x 435 mm)
19... K( 350 x 125 mm)
18 / 19... H( 765 x 270 mm)
20... K( 120 x 145 mm)
20... W( 160 x 210 mm)
20... X( 250 x 310 mm)
20... Y( 400 x 500 mm)
20... Z( 530 x 652 mm)
40... K( 145 x 145 mm)
40... W( 220 x 220 mm)
40... X( 360 x 360 mm)
40... Y( 580 x 580 mm)
41... K( 145 x 164 mm)
41... W( 220 x 250 mm)
41... X( 360 x 400 mm)
41... Y( 580 x 650 mm)
44... K( 145 x 182 mm) 44... W( 220 x 280 mm) 44... X( 360 x 450 mm) 44... Y( 580 x 730 mm) 61... K( 115 x 140 mm) 61... W( 166 x 210 mm) 61... X( 270 x 330 mm) 61... Y( 435 x 530 mm) 62... K( 115 x 160 mm) 62... W( 166 x 233 mm) 62... X( 270 x 370 mm) 62... Y( 435 x 603 mm) 63... K( 115 x 178 mm) 63... W( 166 x 262 mm) 63... X( 270 x 430 mm) 63... Y( 435 x 678 mm) 715... K( 220 x 120 mm) 715... W( 300 x 160 mm) 715... X( 480 x 250 mm) 720... K( 320 x 120 mm) 720... W( 440 x 160 mm) 720... X( 710 x 250 mm)
NORMA UNI EN ISO 7010
La lettera E prima del codice identifica un cartello a norma UNI EN ISO 7010

COME LEGGERE UN CODICE

CARATTERISTICHE
Di seguito alcuni esempi: L = fotoluminescente SEP = linea Plexi SEC = linea Crystal SEM = linea Metal SIC = linea Colorfix

E

L

15107

CODICE
Riportato sotto ogni cartello

K P

FORMATO
Le dimensioni variano in base alla distanza di lettura e sono riportate nelle tabelle di ogni pagina: K- X- H- Y- W- Z
ULTERIORI CARATTERISTICHE
Di seguito alcuni esempi: P = PVC rigido dielettrico
R = rifrangente su alluminio S = pellicola autoadesiva
BI = bifacciale
