trave di sostegno della vetrata IPE 140 |
porta a battente in vetro retrolaccato satinato sp . 10 mm |
cerniera a bilico |
controsoffitto in cartongesso |
trave di sostegno della vetrata IPE 140 |
N 01
169.5 |
86.0 |
33.0 86.0 219.0 |
N 01 |
7.30 |
soffitto esistente |
|
|
|
|
|
trave per ancoraggio della vetrata |
14.00 pendino
3.00 |
scatolare per ancoraggio vetrata |
profilo di chiusura in alluminio |
3.00
4.00
1.03
|
profilo per controsoffitto in cartongesso
profilo in alluminio per vetro fisso
lastra di cartongesso tinteggiata
|
|
|
vetro temprato satinato retrolaccato |
290.0
N 02
|
|
|
|
|
vetro temprato satinato retrolaccato |
|
INGRESSO |
STUDIO |
|
|
nuova pavimentazione in parquet |
+ 10.0cm |
N 02 |
+ 10.0cm |
1.03
10.00 6.00 3.69
|
1.03 |
piatto di chiusura in acciao zincato verniciato
profilo in alluminio per vetrato fisso
scatolare per ancoraggio vetrata
|
0.00cm |
0.00cm |
3.00 |
pavimentazione esistente |
PROSPETTO |
vetrata fissa retrolaccata satinata sp . 10 mm |
porta a battente in vetro retrolaccato satinato sp . 10 mm |
vetrata fissa retrolaccata satinata sp . 10 mm |
SEZIONE |
N 03 cerniera chiudiporta oleodinamica
|
|
|
|
|
sigillatura siliconica |
|
|
|
|
|
profilo di chiusura in alluminio |
|
|
|
|
|
intonaco |
|
|
|
|
|
laterizio |
|
|
|
|
|
vetro temprato satinato retrolaccato |
SEZ |
+ 10.00 cm |
ANTIBAGNO |
BAGNO |
+ 10.00 cm |
cerniera chiudiporta oleodinamica in acciaio inox |
STUDIO
+ 10.00 cm spalla in arredo
86 289
86 289
169.5 86.0 33.0 86.0
219.0
SEZ |
N 03 |
N 03 |
+ 10.00 cm |
profilo di chiusura in alluminio |
|
0.00cm INGRESSO
PIANTA

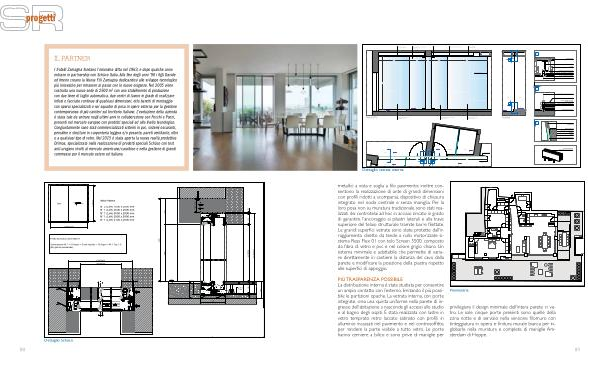

Dettaglio vetrata interna
|
N
DETTAGLIO VETRATA INTERNA scala 1:20 / 1:5
|
N |
Planimetria scala 1:100 |
metallici a vista e soglia a filo pavimento ; inoltre consentono la realizzazione di ante di grandi dimensioni con profili ridotti a scomparsa , dispositivo di chiusura integrato nel nodo centrale e senza maniglia . Per la loro posa non su muratura tradizionale sono stati realizzati dei controtelai ad hoc in acciaio zincato in grado di garantire l ’ ancoraggio ai pilastri laterali e alla trave superiore del telaio strutturale tramite barre filettate . Le grandi superfici vetrate sono state protette dall ’ irraggiamento diretto da tende a rullo motorizzate sistema Ress Flex 01 con telo Screen 5500 , composto da fibra di vetro e pvc e nel colore grigio chiaro . Un sistema minimale e adattabile che permette di variare direttamente in cantiere la distanza del cavo dalla parete e modificare la posizione della piastra rispetto alle superfici di appoggio .
PIÙ TRASPARENZA POSSIBILE La distribuzione interna è stata studiata per consentire un ampio contatto con l ’ esterno , limitando il più possibile le partizioni opache . La vetrata interna , con porte integrate , crea una quinta uniforme nella parete di ingresso dell ’ abitazione e nasconde gli accessi allo studio e al bagno degli ospiti . È stata realizzata con lastre in vetro temprato retro laccato satinato con profili in alluminio incassati nel pavimento e nel controsoffitto , per rendere la parte visibile a tutto vetro . Le porte hanno cerniere a bilico e sono prive di maniglie per
Planimetria
privilegiare il design minimale dell ’ intera parete in vetro . Le sole cinque porte presenti sono quelle della zona notte e di servizio nella versione filomuro con tinteggiatura in opera e finitura murale bianca per inglobarle nella muratura e complete di maniglie Amsterdam di Hoppe .
51
