Sezione verticale A-A Prospetto vista interna- Serramento a libro OS2 75
A
|
|
S. 01
DISEGNO:
|
SERRAMENTO OS2 75 A LIBRO |
|
|
H RIL 2294
2174
|
CLIENTE: OSSUCCIO |
|
|
|
|
|
OGGETTO: |
SCALA:
MISURE IN MILLIMETRI
|
|
|
|
DATA:
11 / 06 / 2024
|
LUOGO:
OSSUCCIO
|
ANTA 1 ANTA 2 ANTA 3 ANTA 4 ANTA 5
ANTA 6
5649
A
|
898
L ANTA 962
|
L ANTA 962 |
L ANTA 962 |
L ANTA 962 |
L ANTA 962 |
962 |
5649 LS 5595

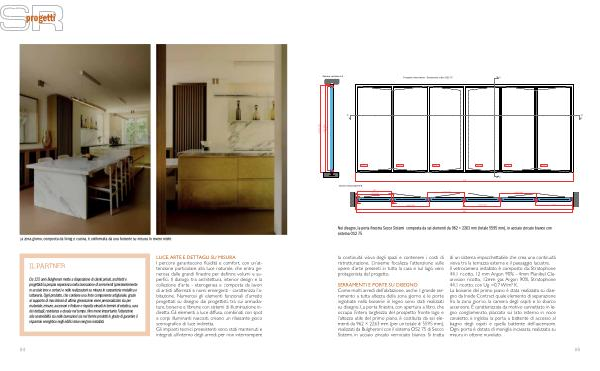

Nel disegno, la porta finestra Secco Sistemi composta da sei elementi da 962 × 2263 mm( totale 5595 mm), in acciaio zincato bianco con sistema OS2 75
la continuità visiva degli spazi e contenere i costi di ristrutturazione. L’ insieme focalizza l’ attenzione sulle opere d’ arte presenti in tutta la casa e sul lago, vero protagonista del progetto.
SERRAMENTI E PORTE SU DISEGNO Come molti arredi dell’ abitazione, anche il grande serramento a tutta altezza della zona giorno e le porte inglobate nella boiserie in legno sono stati realizzati su disegno. La porta finestra, con apertura a libro, che occupa l’ intera larghezza del prospetto fronte lago e l’ altezza utile del primo piano, è costituita da sei elementi da 962 × 2263 mm( per un totale di 5595 mm), realizzati da Bulgheroni con il sistema OS2 75 di Secco Sistemi, in acciaio zincato verniciato bianco. Si tratta di un sistema impacchettabile che crea una continuità visiva tra la terrazza esterna e il paesaggio lacustre. Il vetrocamera installato è composto da: Stratophone 44.1 ricotto, 12 mm Argon 90 %- 4mm Planibel Clearvision ricotto, 12mm gas Argon 90 %, Stratophone 44,1 ricotto, con Ug = 0,7 W / m ² K. La boiserie del primo piano è stata realizzata su disegno da Inside Contract quale elemento di separazione fra la zona giorno, la camera degli ospiti e lo sbarco ascensore. È caratterizzata da motivo cannettato in legno conglomerato, placcato sul lato esterno in noce canaletto, e ingloba la porta a battente di accesso al bagno degli ospiti e quella battente dell’ ascensore. Ogni porta è dotata di maniglia incassata, realizzata su misura in ottone nuvolato.
65
