BUILDING & MANAGEMENT VOLUME 5 ISSUE 3 SEPTEMBER - DECEMBER 2021
CO2 ASSESSMENT IN A SCHOOL CLASSROOM FOR AN OPTIMAL NATURAL VENTILATION STRATEGY . P . GUIJARRO , T . ESTAY , L . PATRÓN & R . TENDERO CABALLERO ( 2021 ). BUILDING & MANAGEMENT , 5 ( 3 ): 29-43

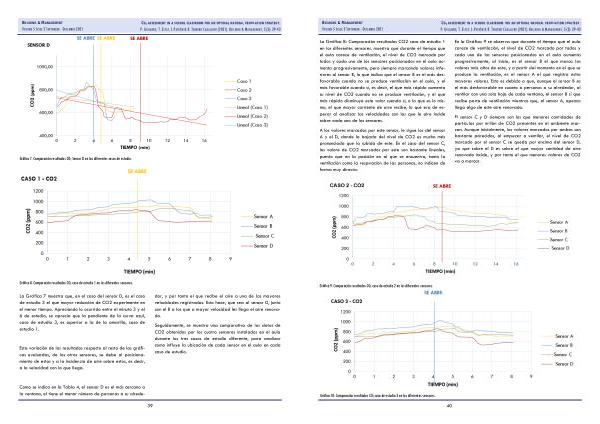

La Gráfica 8 : Comparación resultados CO2 caso de estudio 1 en los diferentes sensores . muestra que durante el tiempo que el aula carece de ventilación , el nivel de CO2 marcado por todos y cada uno de los sensores posicionados en el aula aumenta progresivamente , pero siempre marcando valores inferiores al sensor B , lo que indica que el sensor B es el más desfavorable cuando no se produce ventilación en el aula , y el más favorable cuando sí , es decir , el que más rápido aumenta su nivel de CO2 cuando no se produce ventilación , y el que más rápido disminuye este valor cuando si , o lo que es lo mismo , el que mayor corriente de aire recibe , lo que era de esperar al analizar las velocidades con las que le aire incide sobre cada uno de los sensores .
A los valores marcados por este sensor , le sigue los del sensor A y el D , donde la bajada del nivel de CO2 es mucho más pronunciada que la subida de este . En el caso del sensor C , los valore de CO2 marcados por este son bastante lineales , puesto que en la posición en al que se encuentra , tanto la ventilación como la respiración de las personas , no indicen de forma muy directa .
En la Gráfica 9 se observa que durante el tiempo que el aula carece de ventilación , el nivel de CO2 marcado por todos y cada uno de los sensores posicionados en el aula aumenta progresivamente , al inicio , es el sensor B el que marca los valores más altos de este , y a partir del momento en el que se produce la ventilación , es el sensor A el que registra estos mayores valores . Esto es debido a que , aunque el sensor B es el más desfavorable en cuanto a personas a su alrededor , al ventilar con una sola hoja de cada ventana , el sensor B sí que recibe parte de ventilación mientras que , al sensor A , apenas llega algo de este aire renovado .
El sensor C y D siempre son los que menores cantidades de partículas por millón de CO2 presentes en el ambiente marcan . Aunque inicialmente , los valores marcados por ambos son bastante parecidos , al empezar a ventilar , el nivel de CO2 marcado por el sensor C se queda por encima del sensor D , ya que sobre el D es sobre el que mayor cantidad de aire renovado incide , y por tanto el que menores valores de CO2 va a marcar .
Gráfica 9 . Comparación resultados CO2 caso de estudio 2 en los diferentes sensores .
Gráfica 10 . Comparación resultados CO2 caso de estudio 3 en los diferentes sensores . 40
