CALZADO
¿ Qué dice la normativa ?
Las áreas con atmósferas explosivas llamadas “ATEX” y la protección de los trabajadores contra los riesgos de explosión
son reguladas por la Directiva 1999/92/CE.
El uso de calzado calificado de disipación de cargas electrostáticas
sistema integral de prevención contra riesgos de explosión.
se recomienda en estas áreas como parte del
Los requisitos para la concepción y la implementación de dispositivos de control de descargas electrostáticas (ESD) que
pueden dañar los componentes electrónicos son definidos por la norma EN61340-5-1.
El dispositivo llamado “ESD” debe ofrecer una resistencia mínima entre 10 5 Ω y 3.5x10 7 Ω.
Para ser utilizado en un dispositivo ESD, un zapato debe haber sido calificado como mínimo por la norma EN61340-4-3 y
ofrecer una resistencia mínima inferior a 10 8 Ω para ser disipativa.

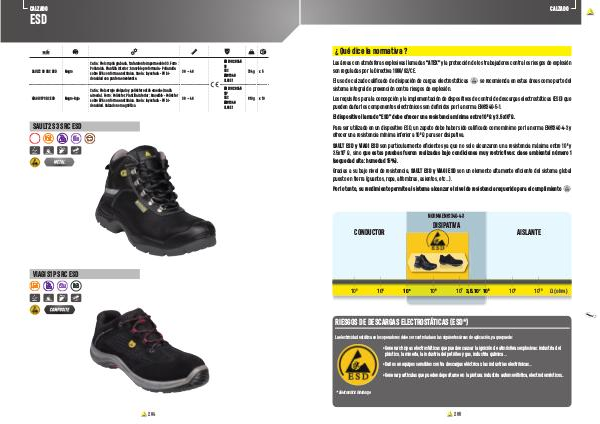

SAULT ESD y VIAGI ESD son particularmente eficientes ya que no solo alcanzaron una resistencia máxima entre 10 5 y
3.5x10 7 Ω, sino que estas pruebas fueron realizadas bajo condiciones muy restrictivas: clase ambiental número 1
(sequedad alta: humedad 15%).
Gracias a su bajo nivel de resistencia, SAULT ESD y VIAGI ESD son un elemento altamente eficiente del sistema global
puesto en tierra (guantes, ropa, alfombras, asientos, etc…).
Por lo tanto, su rendimiento permite al sistema alcanzar el nivel de resistencia requerido para el cumplimiento
NORMA EN61340-4-3
DISIPATIVA
CONDUCTOR
10 3
10 4
10 0 5
10 6
10 7 3,5.10 7 10 8
AISLANTE
10 9
10 10
Ω (ohm)
RIESGOS DE DESCARGAS ELECTROSTÁTICAS (ESD*)
La electricidad estática en los operadores debe ser controlada en las siguientes áreas de aplicación, ya que puede:
> Generar chispas electrostáticas que pueden causar la ignición de atmósferas explosivas: industria del
plástico, la minería, la industria del petróleo y gas, industria química…
> Daños en equipos sensibles contra descargas eléctricas: las industrias electrónicas…
> Generar partículas que pueden depositarse en la pintura: industria automovilística, electrodomésticos...
* Electrostatic Discharge
