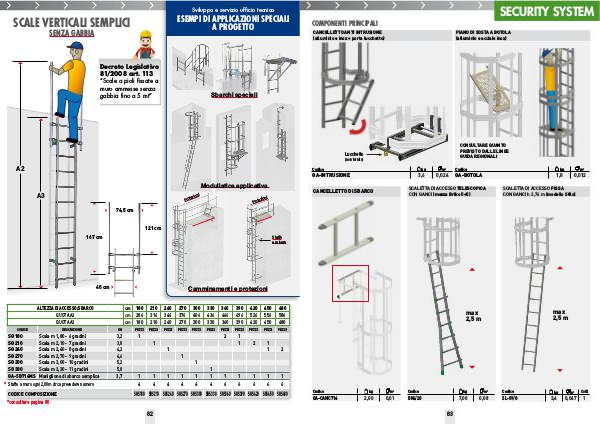

Scalificio Costa Brochure | Page 82

Sviluppo e servizio ufficio tecnico ESEMPI DI APPLICAZIONI SPECIALI A PROGETTO

SCALE VERTICALI SEMPLICI SENZA GABBIA

Sviluppo e servizio ufficio tecnico ESEMPI DI APPLICAZIONI SPECIALI A PROGETTO
Decreto Legislativo 81 / 2008 art. 113“ Scale a pioli fissate a muro ammesse senza gabbia fino a 5 mt”
Sbarchi speciali
A2
A3
Protezioni
Modulistica applicativa
Protezioni
74,5 cm
121 cm
167 cm
Staffe a misura
45 cm
Camminamenti e protezioni
ALTEZZA DI ACCESSO / SBARCO
cm
180
210
240
270
300
330
360
390
420
450
480
QUOTA A2
cm
286
316
346
376
406
436
466
496
526
556
586
QUOTA A3
cm
180
210
240
270
300
330
360
390
420
450
480
CODICE DESCRIZIONE KG PEZZI PEZZI PEZZI PEZZI PEZZI PEZZI PEZZI PEZZI PEZZI PEZZI PEZZI
SG180
Scala m 1,80- 6 gradini
3,2
1
2
1
SG210
Scala m 2,10- 7 gradini
3,8
1
1
2
1
SG240
Scala m 2,40- 8 gradini
4,2
1
1
2
SG270
Scala m 2,70- 9 gradini
4,6
1
SG300
Scala m 3,00- 10 gradini
5,2
1
SG330
Scala m 3,30- 11 gradini
5,8
1
GA-SB714MS
Maniglione di sbarco semplice
3,7
1
1
1
1
1
1
1
1
1
1
1
*
Staffe a muro ogni 2,00m circa prevedere numero 4 4 4 4 4 4 6 6 6 6 6
CODICE COMPOSIZIONE SGS180 SGS210 SGS240 SGS270 SGS300 SGS330 SGS360 SGS390 SGS420 SGS450 SGS480 * consultare pagina 80
82
