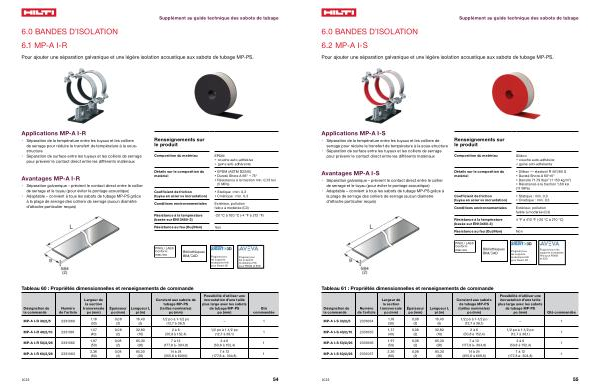

Supplément au guide technique des sabots de tubage
6.0 BANDES D ’ ISOLATION 6.2 MP-A I-S
Pour ajouter une séparation galvanique et une légère isolation acoustique aux sabots de tubage MP-PS .
Applications MP-A I-S
• Séparation de la température entre les tuyaux et les colliers de serrage pour réduire le transfert de température à la sous-structure
• Séparation de surface entre les tuyaux et les colliers de serrage pour prévenir le contact direct entre les différents matériaux
Avantages MP-A I-S
• Séparation galvanique – prévient le contact direct entre le collier de serrage et le tuyau ( pour éviter le pontage acoustique )
• Adaptable – convient à tous les sabots de tubage MP-PS grâce à la plage de serrage des colliers de serrage ( aucun diamètre d ’ attache particulier requis )
Renseignements sur le produit
Composition du matériau
Détails sur la composition du matériel
Coefficient de friction ( tuyau en acier vs incrustation )
Conditions environnementales
Résistance à la température ( basée sur EN13480-3 )
Résistance au feu ( Oui / Non )
Silikon + couche auto-adhésive + gaine anti-adhérente
• Silikon — elastosil R 401 / 60 S
• Dureté Shore A 60 °± 5 °
• Densité 71,79 lb / pi 3 ( 1 150 kg / m 3 )
• Résistance à la traction 1,60 ksi ( 11 MPa )
• Statique : min . 0,3
• Cinétique : min . 0,3
Extérieur , pollution faible à modérée ( C3 )
4 ° F à 410 ° F ( -20 ° C à 210 ° C )
Non
|
������������ �������
����������
|
Bibliothèques BIM / CAD |
|
|
Plugiciel pour les supports modulaires Hilti pour Smart 3D |
Plugiciel pour les supports modulaires Hilti pour PDMS et E3D |
Tableau 61 : Propriétés dimensionnelles et renseignements de commande
Désignation de la commande |
Numéro de l ’ article |
Largeur de la section transversale po ( mm ) |
Épaisseur po ( mm ) |
Longueur L pi ( m ) |
Convient aux sabots de tubage MP-PS ( tailles nominales ) po ( mm ) |
Possibilité d ’ utiliser une incrustation d ’ une taille plus large avec les sabots de tubage MP-PS po ( mm ) |
Qté commandée |
MP-A I-S 30 / 2 / 5 2331064 |
1,18 ( 30 ) |
0,08 ( 2 ) |
16,40 ( 5 ) |
1 / 2 po à 1-1 / 2 po ( 12,7 à 38,1 ) |
– 1 |
MP-A I-S 40 / 2 / 10 2331065 |
1,57 ( 40 ) |
0,08 ( 2 ) |
32,80 ( 10 ) |
2 à 6 ( 50,8 à 152,4 ) |
1 / 2 po à 1-1 / 2 po ( 12,7 à 38,1 ) |
1 |
MP-A I-S 50 / 2 / 26 2331066 |
1,97 ( 50 ) |
0,08 ( 2 ) |
85,30 ( 26 ) |
7 à 12 ( 177,8 à- 304,8 ) |
2 à 6 ( 50,8 à 152,4 ) |
1 |
MP-A I-S 60 / 2 / 26 2331067 |
2,36 ( 60 ) |
0,08 ( 2 ) |
85,30 ( 26 ) |
14 à 24 ( 355,6 à 609,6 ) |
7 à 12 ( 177,8 à- 304,8 ) |
1 |
