Sabots de Tubage MP-PS Vol. 1 July 2022 | Page 55

Supplément au guide technique des sabots de tubage

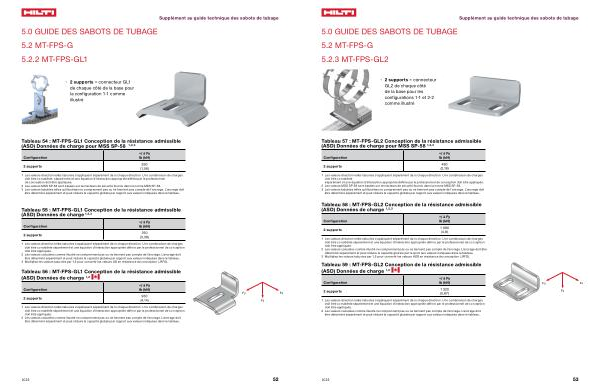

5.0 GUIDE DES SABOTS DE TUBAGE
5.2 MT-FPS-G
5.2.3 MT-FPS-GL2
• 2 supports = connecteur GL2 de chaque côté de la base pour les configurations 1-1 et 2-2 comme illustré
Tableau 57 : MT-FPS-GL2 Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3
Configuration
+/ à Fy lb ( kN )
2 supports
490 ( 2,18 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
Tableau 58 : MT-FPS-GL2 Conception de la résistance admissible ( ASD ) Données de charge 1 , 2 , 3
Configuration
+/ à Fy lb ( kN )
2 supports
1 080 ( 4,8 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs ASD en résistance de conception ( LRFD ).
Tableau 59 : MT-FPS-GL2 Conception de la résistance admissible ( ASD ) Données de charge 1 , 2
Configuration
+/ à Fy lb ( kN )
Fy
Fx
2 supports
1 320 ( 5,87 )
Fz
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
