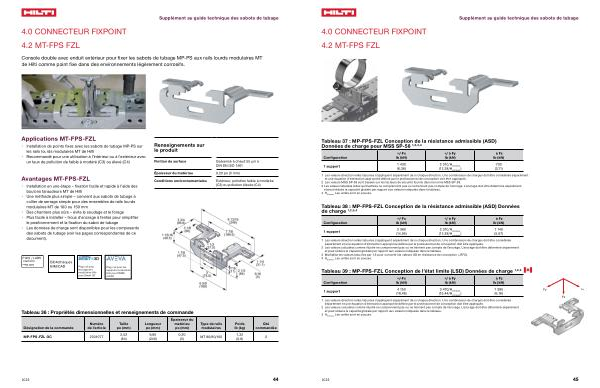

4.0 CONNECTEUR FIXPOINT | ||||||
4.2 MT-FPS FZL | ||||||
Tableau 37 : MP-FPS-FZL Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 , 4 |
Configuration |
+/ -Fx lb ( kN ) |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
|||
1 support |
1 430 ( 6,36 ) |
2 310 / H entraxes ( 12,28 / H entraxes
)
|
700 ( 3,11 ) |
|||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 4 H Entraxes
Les unités sont en pouces .
| ||||||
Tableau 38 : MP-FPS-FZL Conception de la résistance admissible ( ASD ) Données de charge 1 , 2 , 3 , 4 |
Configuration |
+/ -Fx lb ( kN ) |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
|||
1 support |
3 360 ( 14,95 ) |
2 310 / H entraxes ( 12,28 / H entraxes
)
|
1 140 ( 5,07 ) |
|||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs AD en résistance de conception ( LRFD ). 4 H Entraxes
Les unités sont en pouces .
| ||||||
Tableau 39 : MP-FPS-FZL Conception de l ’ état limite ( LSD ) Données de charge 1 , 2 , 3 |
Configuration |
+/ -Fx lb ( kN ) |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
|||
|
1 support
4 150 ( 18,46 )
3 470 / H entraxes ( 15,44 / H entraxes
)
1 385 ( 6,16 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
3 H Entraxes Les unités sont en pouces .
|
Fy |
Fz |
Fx |
|||
