Supplément au guide technique des sabots de tubage

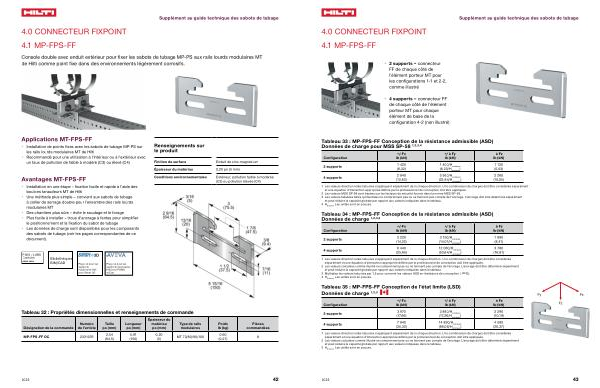

4.0 CONNECTEUR FIXPOINT 4.1 MP-FPS-FF
• 2 supports = connecteur FF de chaque côté de l ’ élément porteur MT pour les configurations 1-1 et 2-2 , comme illustré
• 4 supports = connecteur FF de chaque côté de l ’ élément porteur MT pour chaque élément de base de la configuration 4-2 ( non illustré )
Tableau 33 : MP-FPS-FF Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 , 4
Configuration
2 supports
4 supports
+/ -Fx lb ( kN )
1 420 ( 6,32 )
2 840 ( 12,63 )
+/ à Fy lb ( kN )
1 400 / H entraxes ( 6,23 / H entraxes
)
5 360 / H entraxes ( 23,84 / H entraxes
) à Fz lb ( kN )
1 130 ( 5,03 )
2 260 ( 10,05 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 4 H Entraxes
Les unités sont en pouces .
Tableau 34 : MP-FPS-FF Conception de la résistance admissible ( ASD ) Données de charge 1 , 2 , 3 , 4
Configuration
2 supports
4 supports
+/ -Fx lb ( kN )
3 220 ( 14,32 )
6 440 ( 25,65 )
+/ à Fy lb ( kN )
3 150 / H entraxes ( 14,01 / H entraxes
)
12 060 / H entraxes ( 53,64 / H entraxes
) à Fz lb ( kN )
1 890 ( 8,41 )
3 780 ( 16,81 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs ASD en résistance de conception ( LRFD ). 4 H Entraxes
Les unités sont en pouces .
Tableau 35 : MP-FPS-FF Conception de l ’ état limite ( LSD ) Données de charge 1 , 2 , 3 |
Fy |
Fx |
Configuration |
+/ -Fx lb ( kN ) |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
Fz |
2 supports |
3 970 ( 17,66 ) |
3 880 / H entraxes ( 17,26 / H entraxes
)
|
2 290 ( 10,19 ) |
|
4 supports |
7 940 ( 35,32 ) |
14 850 / H entraxes ( 66,06 / H entraxes
)
|
4 580 ( 20,37 ) |
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
3 H Entraxes Les unités sont en pouces .
2023
43
