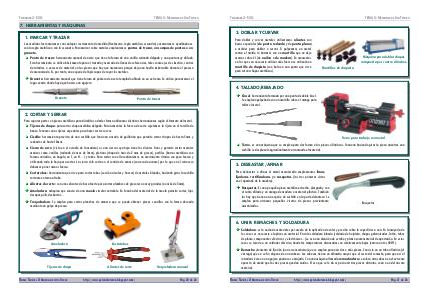

TECNOLOXÍA 2º ESO.
TEMA 5: MATERIALES DE USO TÉCNICO
7. HERRAMIENTAS Y MÁQUINAS
1. MARCAR Y TRAZAR
Las medidas las tomaremos con cualquier instrumento de medida (flexómetro, regla metálica, escuadra) y marcaremos ayudándonos
con la regla metálica o con la escuadra. Para marcar sobre metales emplearemos puntas de trazar, un compas de puntas o un
granete.
Punta de trazar: herramienta manual de acero que tiene la forma de una varilla redonda delgada y una punta muy afilada.
Esta herramienta se utiliza básicamente para el trazado y marcado de líneas de referencias, tales como ejes de simetría, centros
de taladros, o excesos de material en las piezas que hay que mecanizar, porque deja una huella imborrable durante el proceso
de mecanizado. Es, por tanto, una especie de lápiz capaz de rayar los metales.
Granete: herramienta manual que tiene forma de puntero de acero templado afilado en un extremo. Se utiliza para marcar el
lugar exacto donde haya que hacerse un agujero.
Granete
Punta de trazar
2. CORTAR Y SERRAR
Para separar partes en piezas metálicas para dividirlas o darles forma utilizamos distintas herramientas según el formato del metal.
Tijeras de chapa: para cortar chapa metálica delgada. Para aumentar la fuerza de corte sujetamos la tijera en el tornillo de
banco. Tenemos unas tijeras especiales para hacer cortes curvos.
Cizalla: herramienta provista de una cuchilla que funciona a modo de guillotina que permite cortar chapas de hasta 5mm y
redondos de hasta 10mm.
Sierra de arco: (vista en el estudio de la madera) es una sierra cuya hoja tiene los dientes finos y permite cortar metales
macizos como varillas (redondo de mas de 3mm), pletinas (chapa de mas de 2 mm de grosor), perfiles (barras metálicas con
formas variadas, en ángulo, en T, en H…) y tubos. Para cortar con ella realizaremos un movimiento rítmico con poca fuerza y
utilizando toda la hoja para cortar. La sierra sólo corta en el sentido de avance (carrera de avance) por lo que en el retroceso
debemos poner menos fuerza.
Cortatubos: herramienta que sirve para cortar tubos (sección circular y huecos) de metales blandos, haciéndo girar la cuchilla
cortante entorno al tubo.
Alicates de corte: son unos alicates de boca fuerte para cortar alambres de grosores no muy grandes (no más de 3mm).
Amoladora: máquina que consta de una muela circular extraible. En función del material de la muela permite cortar, lijar,
decapar, pulir, desbastar....
Troqueladora: Se emplea para cortar planchas de manera que se pueda obtener piezas sencillas con la forma deseada
mediante un golpe de prensa.
Amoladora
Cortatubos
Tijeras de chapa
Alicates de corte
UNIDAD TEMÁTICA 5: MATERIALES DE USO TÉCNICO
http://www.pelandintecno.blogspot.com/
Troqueladora manual
