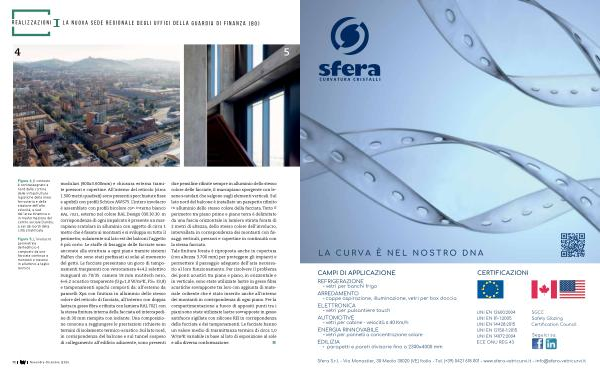

Realizzazioni La nuova sede regionale degli uffici della Guardia di Finanza ( BO )
4 5
Figura 4 _ Il contesto è contrassegnato a nord dalla cortina delle infrastrutture logistiche della linea ferroviaria e della stazione dell ’ alta velocità , a sud dall ’ area dinamica e in trasformazione del centro sociale Dumbo , a est dai bordi della città stratificata
Figura 5 _ L ’ involucro perimetrale dell ’ edificio è composto da una facciata continua a montanti e traversi in alluminio a taglio termico
modulari ( 900x3.600mm ) e chiusura esterna tramite pressori e copertine . All ’ interno del reticolo ( circa 1.500 metri quadrati ) sono presenti specchiature fisse e apribili con profili Schüco AWS75 . L ’ intero involucro è assemblato con profili bicolore con interno bianco RAL 7021 , esterno nel colore RAL Design 030.30.30 . In corrispondenza di ogni impalcato è presente un marcapiano scatolare in alluminio con aggetto di circa 1 metro che è fissato ai montanti e si sviluppa su tutto il perimetro ; solamente sul lato est dei balconi l ’ aggetto è più corto . Le staffe di fissaggio delle facciate sono ancorate alla struttura a ogni piano tramite sistemi Halfen che sono stati prefissati ai solai al momento del getto . Le facciate presentano un gioco di tamponamenti trasparenti con vetrocamera 4 + 4.2 selettivo Sunguard sn 70 / 35 , camera 18 mm mutitech nero , 6 + 6.2 acustico trasparente ( Ug = 1,0 W / m ² K , FS = 33,8 ) e tamponamenti opachi composti da : all ’ esterno da pannelli Xps con finitura in alluminio dello stesso colore del reticolo di facciata , all ’ interno con doppia lastra in gesso fibra e rifinita con lamiera RAL 7021 con la stessa finitura interna della facciata ed intercapedine di 30 mm riempita con isolante . Una composizione consona a raggiungere le prestazioni richieste in termini di isolamento termico-acustico . Sul lato nord , in corrispondenza del balcone e sul tunnel sospeso di collegamento all ’ edificio adiacente , sono presenti
due pensiline rifinite sempre in alluminio dello stesso colore delle facciate , il marcapiano sporgente con lesene scatolari che salgono sugli elementi verticali . Sul lato nord del balcone è installato un parapetto rifinito in alluminio dello stesso colore della facciata . Tutto il perimetro tra piano primo e piano terra è delimitato da una fascia orizzontale in lamiera stirata forata di 2 metri di altezza , dello stesso colore dell ’ involucro , intervallata in corrispondenza dei montanti con fissaggi verticali , pressori e copertine in continuità con la stessa facciata . Tale finitura forata è riproposta anche in copertura ( con altezza 3.700 mm ) per proteggere gli impianti e permettere il passaggio adeguato dell ’ aria necessario al loro funzionamento . Per risolvere il problema dei ponti acustici tra piano e piano , in orizzontale e in verticale , sono state utilizzate lastre in gesso fibra acustiche sovrapposte tra loro con aggiunta di materiale coibente che è stato inserito anche all ’ interno dei montanti in corrispondenza di ogni piano . Per la compartimentazione a fuoco di appositi punti tra i piani sono state utilizzate lastre sovrapposte in gesso antifuoco sigillate con silicone REI in corrispondenza della facciata e dei tamponamenti . Le facciate hanno un valore medio di trasmittanza termica di circa 1,0 W / m ² K variabile in base al lato di esposizione al sole e alla diversa conformazione .
72 Novembre-Dicembre | 2024
