Realizzazioni
ABF “ Maria Manetti Shrem ” Educational Center , Firenze
5 6

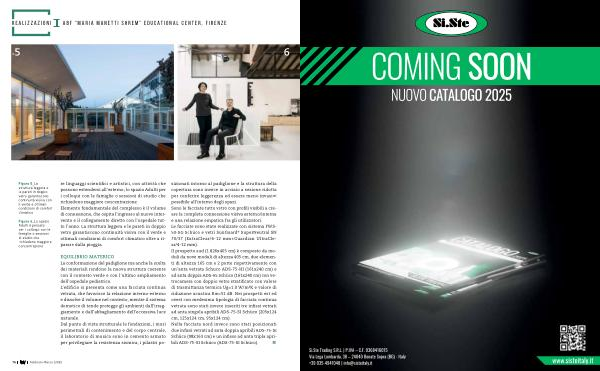

Figura 5 _ La struttura leggera e le pareti in doppio vetro garantiscono continuità visiva con il verde e ottimali condizioni di comfort climatico
Figura 6 _ Lo spazio Adulti è pensato per i colloqui con le famiglie o sessioni di studio che richiedono maggiore concentrazione
re linguaggi scientifici e artistici , con attività che possono estendersi all ’ esterno ; lo spazio Adulti per i colloqui con le famiglie o sessioni di studio che richiedono maggiore concentrazione . Elemento fondamentale del complesso è il volume di connessione , che ospita l ’ ingresso al nuovo intervento e il collegamento diretto con l ’ ospedale tutto l ’ anno . La struttura leggera e le pareti in doppio vetro garantiscono continuità visiva con il verde e ottimali condizioni di comfort climatico oltre a riparare dalla pioggia .
EQUILIBRIO MATERICO La conformazione del padiglione ma anche la scelta dei materiali rendono la nuova struttura coerente con il contesto verde e con l ’ ultimo ampliamento dell ’ ospedale pediatrico . L ’ edificio si presenta come una facciata continua vetrata , che favorisce la relazione interno-esterno e dissolve il volume nel contesto , mentre il sistema domotico di tende protegge gli ambienti dall ’ irraggiamento e dall ’ abbagliamento dell ’ eccessiva luce naturale . Dal punto di vista strutturale le fondazioni , i muri perimetrali di contenimento e del corpo centrale , il laboratorio di musica sono in cemento armato per privilegiare la resistenza sismica , i pilastri po-
sizionati intorno al padiglione e la struttura della copertura sono invece in acciaio a sezione ridotta per conferire leggerezza ed essere meno invasivi possibile all ’ interno degli spazi . Sono le facciate tutto vetro con profili visibili a creare la completa connessione visiva esterno / interna e una relazione empatica fra gli utilizzatori . Le facciate sono state realizzate con sistema FWS- 50-SG Schüco e vetri SunGuard ® SuperNeutral SN 70 / 37 ( ExtraClear / 4-12 mm + Guardian UltraClear / 4-12 mm ). Il prospetto sud ( 1.826x405 cm ) è composto da moduli da nove moduli di altezza 405 cm , due elementi di altezza 165 cm e 2 porte rispettivamente con un ’ anta vetrata Schuco ADS-75-HI ( 161x240 cm ) e ad anta doppia ADS-65 Schüco ( 161x240 cm ) con vetrocamera con doppio vetro stratificato con valore di trasmittanza termica Ug = 1.0 W / m ² K e valore di riduzione acustica Rw = 51 dB . Nei prospetti est ed ovest con medesima tipologia di facciata continua vetrata sono stati invece inseriti tre infissi vetrati ad anta singola apribili ADS-75-SI Schüco ( 205x124 cm , 125x124 cm , 95x124 cm ). Nella facciata nord invece sono stati posizionati due infissi vetrati ad anta doppia apribili ADS-75-SI Schüco ( 98x163 cm ) e un infisso ad anta tripla apribili ADS-75-SI Schüco ( ADS-75-SI Schüco ).
