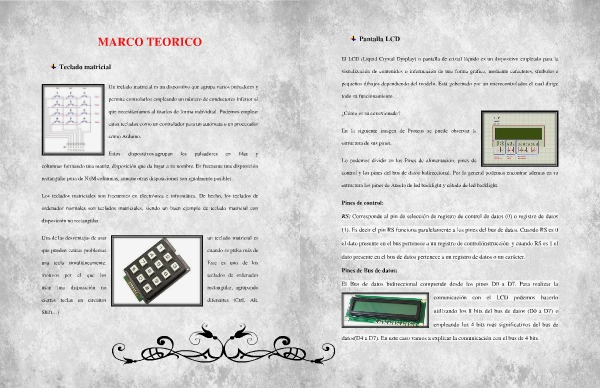

Pantalla LCD El LCD (Liquid Crystal Dysplay) o pantalla de cristal líquido es un dispositivo empleado para la visualización de contenidos o información de una forma gráfica, mediante caracteres, símbolos o pequeños dibujos dependiendo del modelo. Está gobernado por un microcontrolador el cual dirige todo su funcionamiento. ¿Cómo es su conexionado? En la siguiente imagen de Proteus se puede observar la estructura de sus pines. Lo podemos dividir en los Pines de alimentación, pines de control y los pines del bus de datos bidireccional. Por lo general podemos encontrar ademas en su estructura los pines de Anodo de led backlight y cátodo de led backlight. Pines de control: RS: Corresponde al pin de selección de registro de control de datos (0) o registro de datos (1). Es decir el pin RS funciona paralelamente a los pines del bus de datos. Cuando RS es 0 el dato presente en el bus pertenece a un registro de control/instrucción. y cuando RS es 1 el dato presente en el bus de datos pertenece a un registro de datos o un carácter. Pines de Bus de datos: El Bus de datos bidireccional comprende desde los pines D0 a D7. Para realizar la comunicación con el LCD podemos hacerlo utilizando los 8 bits del bus de datos (D0 a D7) o empleando los 4 bits más significativos del bus de datos(D4 a D7). En este caso vamos a explicar la comunicación con el bus de 4 bits.
