por el que entra la potencia eléctrica se llama primario; el secundario es el devanado por el que sale. Los devanados asociados a las tensiones de red altas se denominan bobinas de alta tensión; y los relativos a la red de baja tensión bobinas de baja tensión. En un transformador que funciona de 110 Kilovoltios a 20 kilovoltios, el devanado de 110 kilovoltios es el primario y también la bobina de alta tensión. El devanado de 20 kilovoltios es el secundario, y es la bobina de baja tensión. A la inversa, en un transformador de 120 Kilovoltios / 110 kilovoltios, el devanado de 20 Kilovoltios es el primario o de baja tensión. Y el de 110 es el secundario o de alta tensión.
34

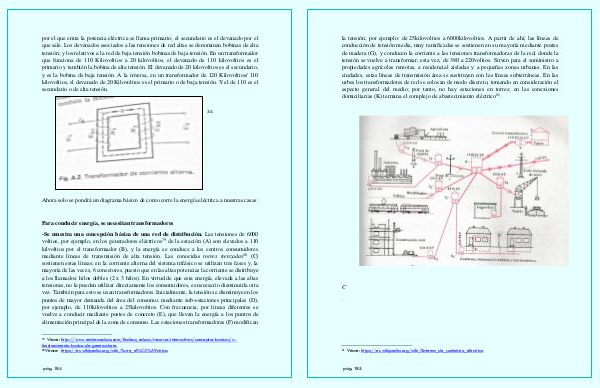

Ahora solo se pondrá un diagrama básico de como corre la energía eléctrica a nuestras casas:
Para conducir energía, se necesitan transformadores
-Se muestra una concepción básica de una red de distribución. Las tensiones de 6000 voltios, por ejemplo, en los generadores eléctricos 79 de la estación( A) son elevados a 110 kilvoltios por el transformador( B), y la energía se conduce a los centros consumidores mediante líneas de transmisión de alta tensión. Las conocidas torres trenzadas 80( C) sostienen estas líneas; en la corriente alterna del sistema trifásico se utilizan tres fases y, la mayoría de las veces, 6 conectores, puesto que en las altas potencias la corriente se distribuye a los llamados: hilos dobles( 2 x 3 hilos). En virtud de que esta energía, elevada a las altas tensiones, no la pueden utilizar directamente los consumidores, es necesario disminuirla otra vez. También para esto se usan transformadores. Inicialmente, la tensión se disminuye en los puntos de mayor demanda del área del consumo, mediante sub-estaciones principales( D), por ejemplo, de 110kilovoltios a 25kilovoltios. Con frecuencia, por líneas diferentes se vuelve a conducir mediante postes de concreto( E), que llevan la energía a los puntos de alimentación principal de la zona de consumo. Las estaciones transformadoras( F) modifican
79 Véase: http:// www. endesaeduca. com / Endesa _ educa / recursos-interactivos / conceptos-basicos / v.-
funcionamento-basico-de-generadores
80 Véase: https:// es. wikipedia. org / wiki / Torre _ el % C3 % A9ctrica
pág. 184
