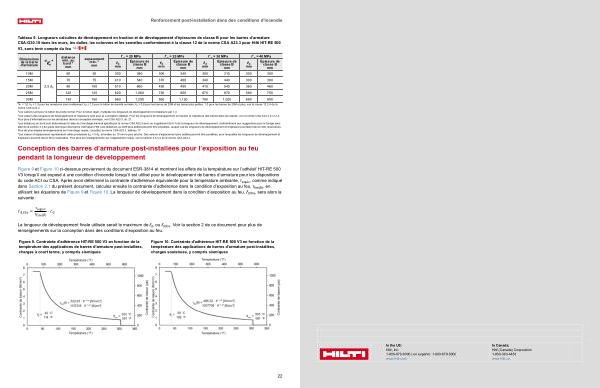

Renforcement post-installation dans des conditions d ' incendie
Tableau
9. Longueurs calculées de développement en traction et de développement d’ épissures de classe B pour les barres d’ armature CSA-G30.18 dans les murs, les dalles, les colonnes et les semelles conformément à la clause 12 de la norme CSA A23.3 pour Hilti HIT-RE 500 V3, sans tenir compte du feu 1, 2, 3
Dimensions de la barre d ' armature
10M d cs +
K tr distance min. au bord 4 mm espacement min. 5 mm l d mm
f ́c = 20 MPa f ́c = 25 MPa f ́c = 30 MPa f ́c = 40 MPa Épissure de classe B mm l d mm
Épissure de classe B mm l d mm
Épissure de classe B mm l d mm
Épissure de classe B mm
60 50 300 380 300 340 300 310 300 300 15M 70 75 410 540 370 480 340 440 300 380 20M 2,5 d b 80 100 510 660 450 490 410 540 360 460 25M 120 125 820 1,060 730 950 670 870 580 750
30M 130 150 960 1,250 860 1,120 790 1,020 680 890
1 k 1 = 1,0; k 2 = 1,0 pour les armatures sans revêtement; k 3 = 1,0 pour le béton de densité normale; k 4 = 0,8 pour les barres de 20M et les barres plus petites, 1,0 pour les barres de 25M et plus; voir la clause 12.2.4 de la norme CSA A23.3. 2 Les valeurs sont pour le béton de poids normal. Pour le béton léger, multipliez les longueurs de développement et d’ épissure par 1,3. 3 Les valeurs des longueurs de développement et d’ épissure sont pour la conception statique. Pour les longueurs de développement en traction et d’ épissure des barres dans les nœuds, voir la norme CSA A23.3 21.3.3.5.
Pour plus d’ informations sur les armatures dans la conception sismique, voir CSA A23.3, ch. 21. 4 Les distances au bord sont déterminées à l’ aide de l’ enrobage minimal spécifié par la norme CSA A23.3 avec un supplément de 6 % de la longueur de développement, conformément aux suggestions pour le forage sans
aide de la section 3.3 du guide technique des barres d’ armature Hilti. Des distances au bord plus petites peuvent être possibles, auquel cas les longueurs de développement et d’ épissure pourraient devoir être recalculées. Pour de plus amples renseignements sur l’ enrobage requis, consultez la norme CSA A23.3, tableau 17. 5 Les valeurs d’ espacement représentent celles produisant d cs = 5 d b, arrondies au 10 mm le plus proche. Des valeurs d’ espacement plus petites peuvent être possibles, pour lesquelles les longueurs de développement et
d’ épissure peuvent devoir être recalculées. Pour plus de renseignements sur l’ espacement requis, voir la section 6.6.5.2 de la norme CSA A23.3.
Conception des barres d’ armature post-installées pour l’ exposition au feu pendant la longueur de développement
Figure 9 et Figure 10 ci-dessous proviennent du document ESR-3814 et montrent les effets de la température sur l’ adhésif HIT-RE 500 V3 lorsqu’ il est exposé à une condition d’ incendie lorsqu’ il est utilisé pour le développement de barres d’ armature pour les dispositions du code ACI ou CSA. Après avoir déterminé la contrainte d’ adhérence équivalente pour la température ambiante, τ equiv, comme indiqué dans Section 2.1 du présent document, calculez ensuite la contrainte d’ adhérence dans la condition d’ exposition au feu, τ fire( θ), en utilisant les équations de Figure 9 et Figure 10. La longueur de développement dans la condition d’ exposition au feu, l d, fire, sera alors la suivante:
l d, fire = τ equiv τ fire( θ)
⋅ l d
La longueur de développement finale utilisée serait le maximum de l d, ou l d, fire. Voir la section 2 de ce document pour plus de renseignements sur la conception dans des conditions d’ exposition au feu.
Figure 9. Contrainte d ' adhérence HIT-RE 500 V3 en fonction de la température des applications de barres d ' armature post-installées, charges à court terme, y compris sismiques
Figure 10. Contrainte d ' adhérence HIT-RE 500 V3 en fonction de la température des applications de barres d ' armature post-installées, charges soutenues, y compris sismiques
