Protection Engineering Basics and Schemes Protection Engineering | Page 101

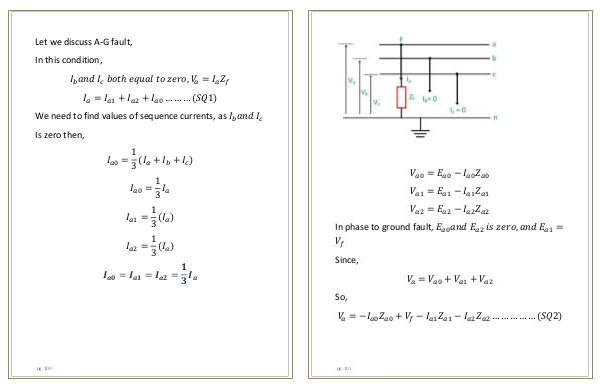

V a0 = E a0 − I a0 Z a0 V a1 = E a1 − I a1 Z a1 V a2 = E a2 − I a2 Z a2 In phase to ground fault, E a0 and E a2 is zero, and E a1 =

V f

Since,

So,

V a = V a0 + V a1 + V a2

V a = −I a0 Z a0 + V f − I a1 Z a1 − I a2 Z a2 … … … … …( SQ2)

pg. 101
