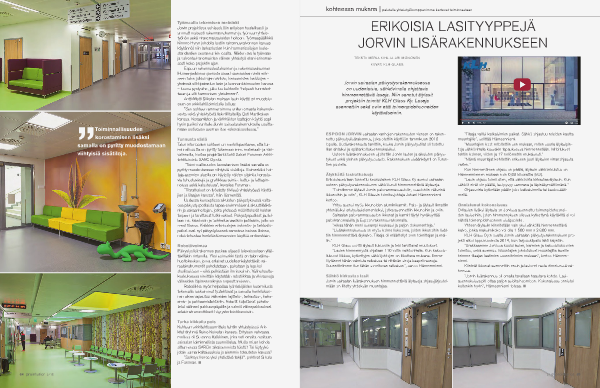

ERIKOISIA LASITYYPPEJÄ JORVIN LISÄRAKENNUKSEEN
TEKSTI: MERJA KIHL JA ARI MONONEN KUVAT: KLH-GLASS
Jorvin sairaalan päivystysrakennuksessa on uudenlaisia, sähkövirralla ohjattavia himmennettäviä laseja. Niin sanotut älylasit projektiin toimitti KLH Glass Ky. Laseja asennettiin sekä oviin että toimenpidehuoneiden käytäväseiniin.
ESPOON JORVIN sairaalan vanhojen rakennusten viereen on rakennettu päivystyslisärakennus, joka otettiin käyttöön tammikuun 2016 lopulla. Uudisrakennusta tarvittiin, koska Jorvin päivystystilat oli todettu liian ahtaiksi ja epätarkoituksenmukaisiksi.
Uuteen lisärakennukseen sijoitettiin Jorvin lasten ja aikuisten päivystykset sekä yleinen päivystysosasto. Rakennuksen sisäänkäynti on Turuntien puolella.
Älykkäitä lasiratkaisuja Erikoislaseistaan tunnettu keuruulainen KLH Glass Ky asensi sairaalan uuteen päivystysrakennukseen sähköisesti himmennettäviä älylaseja.
” Toimitimme älylasit Jorvin palovammaosastolle, osastoiviin väliseinä ikkunoihin ja oviin”, KLH Glassin toimitusjohtaja Juhani Hämeenniemi kertoo.
Yritys asensi myös ikkunoiden alumiinikarmit. Palo- ja älylasit liimattiin yhtenäisiksi eristyslasielementeiksi, jotka asennettiin ikkunoihin ja oviin. Sairaalan palovammaosaston ikkunat ja karmit täytyi hyväksyttää paloviranomaisilla ja Espoon rakennusvalvonnalla.” Aikaa tähän meni useampi kuukausi ja paljon dokumentteja.”” Lisärakennuksessa on myös kolme liukuovea, joiden ikkunoihin lisättiin himmennettävä älykalvo. Tilaaja oli määritellyt oven toimittajan ja mallin.” KLH Glass sovitti älylasit liukuoviin ja teki tarvittavat muutokset.” Lasien himmennystä ohjataan 110 voltin vaihtovirralla. Kun kaksoisliukuovi liikkuu, kytkettyjen sähköjohtojen on liikuttava mukana. Emme löytäneet tähän valmista ratkaisua tai riittävän siroja kaapelivaunuja. Suunnittelimme itse tähän soveltuvan ratkaisun”, sanoo Hämeenniemi.
Sähkö kirkastaa lasit Jorvin sairaalan lisärakennuksen himmennettäviä älylaseja ohjausjärjestelmään on liitetty yhdeksän muuntajaa.
” Tilaaja valitsi katkaisimien paikat. Sähkö ohjautuu releiden kautta muuntajille”, selittää Hämeenniemi.
” Muuntajien koot mitoitettiin sen mukaan, miten suuria älylasipintoja sähkövirralla kussakin tapauksessa himmennetään. Mitoitukset tehtiin kolmen, viiden ja 17 neliömetrin mukaisesti.”
” Nämä muuntajat kehitettiin erikseen juuri älylasien virranohjausta varten.”
Kun himmentimen ohjaus on päällä, älylasin sähkönkulutus on Hämeenniemen mukaan noin 0,06 kilowattia( kW).
” Lasin ohjaus toimii siten, että sähkövirta kirkastaa älylasin. Kun sähköt eivät ole päällä, lasi pysyy sameana ja läpinäkymättömänä.”
Ohjausvirta kytketään päälle joko katkaisimella tai kaukosäätimellä.
Onnistunut kokonaisuus Ovilasien lisäksi älylasia on Jorvissa asennettu toimenpidehuoneiden lasiseiniin, joten himmennyksen ollessa kytkettynä käytäviltä ei voi nähdä toimenpidehuoneen sisäpuolelle.
Yhteen älylasiin kiinnitetään vain yksi sähköllä himmennettävä kalvo, jonka maksimikoko voi olla 1 500 mm x 2 800 mm.
KLH Glass Oy: n osalta Jorvin sairaalan päivystysrakennuksen projekti alkoi loppuvuodesta 2014, kun tarjouskilpailu lähti käyntiin.
” Urakkaamme Jorvissa kuului lasien, karmien ja kaksoisliukuovien toimitus, sekä asennus. Muuntajien johdotukset muuntajilta laseille teimme tilaajan laatimien suunnitelmien mukaan”, kertoo Hämeenniemi.
Kiinteät ikkunat asennettiin ensin ja lasiovet vasta viimeisessä vaiheessa.
” Jorvin lisärakennus oli omalla tavallaan haastava kohde. Lasiasennuksissa piti ottaa paljon asioita huomioon. Kokonaisuus onnistui kuitenkin hyvin”, Hämeenniemi toteaa. n
