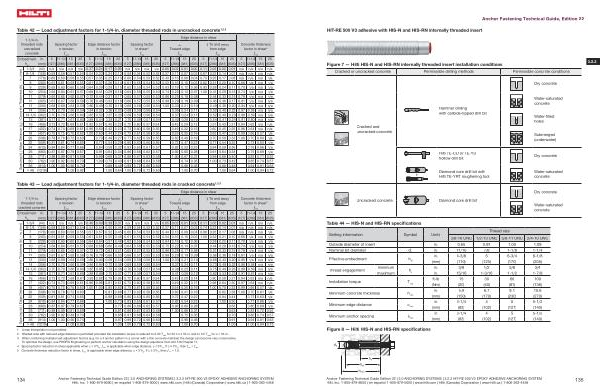

Product Technical Guides : US-EN Anchor Fastening - August 2021 | Page 139

Anchor Fastening Technical Guide , Edition 22
HIT-RE 500 V3 adhesive with HIS-N and HIS-RN internally threaded insert
Figure 7 — Hilti HIS-N and HIS-RN internally threaded insert installation conditions
3.2.3
Cracked or uncracked concrete Permissible drilling methods Permissible concrete conditions
Dry concrete
Cracked and uncracked concrete
Hammer drilling with carbide-tipped drill bit
Water-saturated concrete
Water-filled holes
Submerged ( underwater )
Hilti TE-CD or TE-YD hollow drill bit
Dry concrete
Diamond core drill bit with Hilti TE-YRT roughening tool
Water-saturated concrete
Uncracked concrete Diamond core drill bit
Dry concrete
Water-saturated concrete
Table 44 — HIS-N and HIS-RN specifications
Setting information Symbol Units
Figure 8 — Hilti HIS-N and HIS-RN specifications
Thread size 3 / 8-16 UNC 1 / 2-13 UNC 5 / 8-11 UNC 3 / 4-10 UNC
Outside diameter of insert
in .
0.65
0.81
1.00
1.09
Nominal bit diameter
d o
in .
11 / 16
7 / 8
1-1 / 8
1-1 / 4
Effective embedment
h ef
in .
( mm )
4-3 / 8
( 110 )
5
( 125 )
6-3 / 4
( 170 )
8-1 / 8
( 205 )
Thread engagement
minimum maximum
h s
in . in .
3 / 8
15 / 16
1 / 2
1-3 / 16
5 / 8
1-1 / 2
3 / 4
1-7 / 8
Installation torque
T inst
ft-lb
( Nm )
15
( 20 )
30
( 40 )
60
( 81 )
100
( 136 )
Minimum concrete thickness
h min
in .
( mm )
5.9
( 150 )
6.7
( 170 )
9.1
( 230 )
10.6
( 270 )
Minimum edge distance
c min
in
( mm )
3-1 / 4
( 83 )
4
( 102 )
5
( 127 )
5-1 / 2
( 140 )
Minimum anchor spacing
s min
in
( mm )
3-1 / 4
( 83 )
4
( 102 )
5
( 127 )
5-1 / 2
( 140 )
