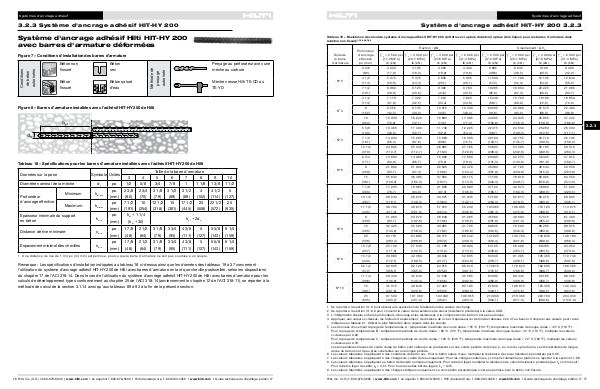

3.2.3 Système d'ancrage adhésif HIT-HY 200
Système d'ancrage adhésif Hilti HIT-HY 200
avec barres d'armature déformées
Béton non
fissuré Béton
sec
Béton
fissuré Béton saturé
d'eau
Perçage au perforateur avec une
mèche au carbure
Figure 7 – Conditions d'installation des barres d'armature
Mèche creuse Hilti TE-CD ou
TE-YD
Figure 8 – Barres d'armature installées avec l'adhésif HIT-HY 200 de Hilti
Tableau 18 – Spécifications pour les barres d'armature installées avec l'adhésif HIT-HY 200 de Hilti
Données sur la pose
Symbole Unités
Diamètre nominal de la mèche
Profondeur
d'ancrage effective
d o
Minimum h ef,min
Maximum h ef,max
Épaisseur minimale du support
en béton h min
Distance de rive minimale 1 c min
Espacement minimal des chevilles
s min
Taille de la barre d'armature
3 4 5 6 7 8 9 10
po 1/2 5/8 3/4 7/8 1 1 1/8 1 3/8 1 1/2
po 2 3/8 2 3/4 3 1/8 3 1/2 3 1/2 4 4 1/2 5
(mm) (60) (70) (79) (89) (89) (102) (114) (127)
po 7 1/2 10 12 1/2 15 17 1/2 20 22 1/2 25
(mm) (191) (254) (318) (381) (445) (508) (572) (635)
5 5/8 6 1/4
po h ef + 1 1/4
(mm) (h ef + 30)
po
1 7/8
2 1/2
h ef + 2d o
3 1/8
3 3/4
4 3/8 5
(mm) (48) (64) (79) (95) (111) (127) (143) (159)
po 1 7/8 2 1/2 3 1/8 3 3/4 4 3/8 5 5 5/8 6 1/4
(mm) (48) (64) (79) (95) (111) (127) (143) (159)
1 Une distance de rive de 1 3/4 po (44 mm) est permise, pourvu que la barre d'armature ne soit pas soumise à un couple.
Remarque : Les spécifications d'installation indiquées au tableau 18 ci-dessus ainsi que les données des tableaux 19 à 37 concernent
l'utilisation du système d'ancrage adhésif HIT-HY 200 de Hilti avec barres d'armature en tant que cheville postscellée, selon les dispositions
du chapitre 17 de l'ACI 318-14. Dans le cas de l'utilisation du système d'ancrage adhésif HIT-HY 200 de Hilti avec barres d'armature pour les
calculs de développement types conformément au chapitre 25 de l'ACI 318-14 (anciennement le chapitre 12 de l'ACI 318-11), se reporter à la
méthode de calcul de la section 3.1.14 ainsi qu'aux tableaux 89 à 93 à la fin de la présente section.
