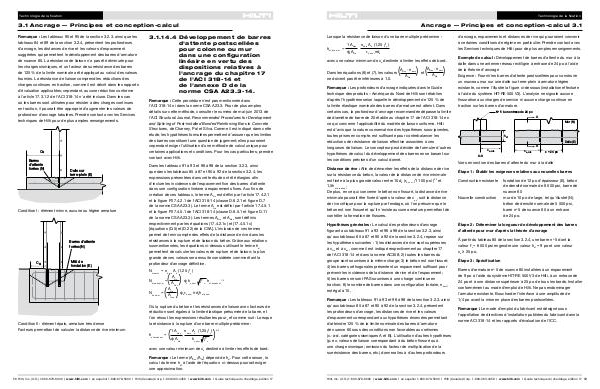

Technologie de la fixation 3.1 Ancrage — Principes et conception-calcul Remarque : Les tableaux 90 et 95 de la section 3.2.3, ainsi que les tableaux 84 et 89 de la section 3.2.4, présentent les profondeurs d'ancrage, les distances de rive et les valeurs d'espacement suggérées qui permettent le développement des barres d'armature de nuance 60. La résistance de liaison n'a pas été diminuée pour les charges sismiques, et un facteur de surrésistance des barres de 125 % de la limite nominale a été appliqué au calcul des valeurs fournies. La résistance de liaison comprend les réductions des charges continues en traction, comme il est décrit dans les rapports d'évaluation applicables; cependant, aucune réduction conforme à l'article 17.3.1.2 de l'ACI 318-14 n'a été incluse. Dans les cas où les barres sont utilisées pour résister à des charges continues en traction, il pourrait être approprié d'augmenter les valeurs de profondeur d'ancrage tabulées. Prendre contact avec les Services techniques de Hilti pour de plus amples renseignements. Ca Barres d'attente forées (N) Dalle sur terre-plein (E) Condition I : élément mince, aucune ou légère armature Barres d'attente forées (N) Ca Mât de fondation (E) 3.1.14.4 Développement de barres d'attente postscellées pour colonne ou mur dans une configuration linéaire en vertu des dispositions relatives à l'ancrage du chapitre 17 de l'ACI 318‑14 et de l'annexe D de la norme CSA A23.3-14. Remarque : Cette procédure n'est pas mentionnée dans l'ACI 318‑14 ni dans la norme CSA A23.3. Pour de plus amples détails sur cette méthode, consulter le numéro de mai-juin 2013 de l'ACI Structural Journal, Recommended Procedures for Development and Splicing of Post-installed Bonded Reinforcing Bars in Concrete Structures, de Charney, Pal et Silva. Comme il est indiqué dans cette étude, les hypothèses formulées permettent d'assurer que les limites des barres constituent une question de jugement; elles pourraient cependant exiger l'utilisation d'une méthode de calcul unique pour certaines applications et conditions. Pour les cas particuliers, prendre contact avec Hilti. Dans les tableaux 91 à 93 et 96 à 98 de la section 3.2.3, ainsi que dans les tableaux 85 à 87 et 90 à 92 de la section 3.2.4, les expressions présentées dans cette étude ont été élargies afin d'inclure les incidences de l'espacement fixe des barres d'attente dans une configuration linéaire à espacements fixes. Aux fins de création de ces tableaux, le terme A Nc est défini par l'article 17.4.2.1 et la figure R17.4.2.1 de l'ACI 318-14 (clause D.6.2.1 et figure D.7 de la norme CSA A23.3). Le terme A Na est défini par l'article 17.4.5.1 et la figure R17.4.5.1 de l'ACI 318-14 (clause D.6.5.1 et figure D.11 de la norme CSA A23.3). Les termes A Nco et A Nao sont définis respectivement par les équations (17.4.2.1c) et (17.4.5.1c) [équations (D.5) et (D.22) de la CSA]. L'inclusion de ces termes permet de tenir compte des effets de la distance de rive dans les résistances à la rupture et de liaison du béton. Grâce aux relations susmentionnées, les équations ci-dessous utilisant le terme h ef permettent de calculer les valeurs de rupture et de liaison; la plus grande de ces valeurs sera ensuite considérée comme étant la profondeur d'ancrage définitive. N steel,m = n bars A b (1,25 ƒ y ) A Nc N breakout,m = A ф c k c,uncr ƒ' c h ef,breakout1,5 Nco A Na ф b τ k,uncr πd b h ef,bond N bond,m = A Nao ( ) ( ) Condition II : élément épais, armature très dense Facteurs permettant de calculer la distance de rive minimum Où la rupture du béton et les résistances de liaison avec facteurs de réduction sont égales à la limite élastique présumée de la barre, et l'on résout les expressions résultantes pour h ef comme suit : Lorsque la résistance à la rupture d'une barre multiple prédomine : h ef,breakout = ( 1 A Nco n bars A b (1,25 ƒ y ) ф c A Nc k c,uncr ƒ' c ) 2/3 avec une valeur minimum de c a destinée à limiter les effets de bord. Remarque : Le terme (A Nco /A Nc ) dépend de h ef . Pour cette raison, le calcul du terme h ef à l'aide de l'équation  ci-dessus pourrait exiger une approximation. 58 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
