Systèmes d'ancrage mécanique
Vis pour béton et maçonnerie KWIK-CON II+ 3.3.15

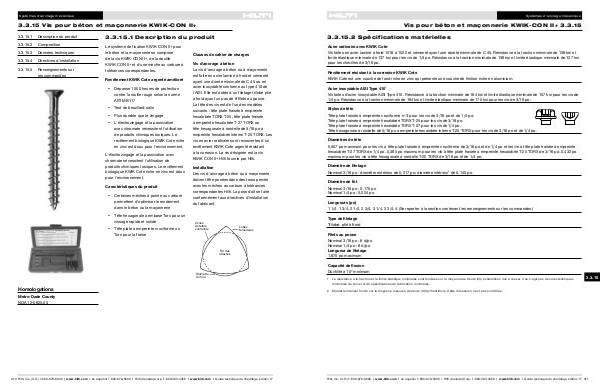

3.3.15.2 Spécifications matérielles
Acier ordinaire avec KWIK Cote 1
Vis faites en acier laminé à froid 1018 à 1022 et cémenté ayant une dureté minimale de C 45. Résistance à la traction minimale de 138 ksi et
limite élastique minimale de 137 ksi pour les vis de 1/4 po. Résistance à la traction minimale de 138 ksi et limite élastique minimale de 137 ksi
pour les chevilles de 3/16 po.
Revêtement résistant à la corrosion KWIK Cote
KWIK Cote est une couche de fond riche en zinc qui présente une couche de finition riche en aluminium.
Acier inoxydable AISI Type 410 1
Vis faites d'acier inoxydable AISI Type 410. Résistance à la traction minimale de 184 ksi et limite élastique minimale de 157 ksi pour les vis de
1/4 po. Résistance à la traction minimale de 194 ksi et limite élastique minimale de 170 ksi pour les vis de 3/16 po.
Styles de tête
Tête plate fraisée à empreinte cruciforme n o 3 pour les vis de 3/16 po et de 1/4 po.
Tête plate fraisée à empreinte hexalobée TORX T-25 pour les vis de 3/16 po.
Tête plate fraisée à empreinte hexalobée TORX T-27 pour les vis de 1/4 po.
Tête hexagonale à rondelle de 5/16 po à empreinte hexalobée interne T-25 TORX pour les vis de 3/16 po et de 1/4 po.
Diamètres de tête
0,507 po maximum pour les vis à tête plate fraisée à empreinte cruciforme de 3/16 po et de 1/4 po et les vis à tête plate fraisée à empreinte
hexalobée T-27 TORX de 1/4 po. 0,385 po maximum pour les vis à tête plate fraisée à empreinte hexalobée T-25 TORX de 3/16 po. 0,432 po
maximum pour les vis à tête hexagonale à rondelle T-25 TORX de 3/16 po et de 1/4 po.
Diamètre de filetage
Nominal 3/16 po : diamètre extérieur de 0,217 po; diamètre intérieur 2 de 0,145 po.
Diamètre de fût
Nominal 3/16 po : 0,170 po
Nominal 1/4 po : 0,224 po
Longueurs (po)
1 1/4, 1 3/4, 2 1/4, 2 3/4, 3 1/4, 3 3/4, 4 (Se reporter à la section contenant les renseignements sur les commandes.)
Type de filetage
Trilobé, plié à froid
Filets au pouce
Nominal 3/16 po : 8 d/po
Nominal 1/4 po : 8 d/po
Longueur de filetage
1,875 po maximum
Capacité de flexion
Ductilité à 10° minimum
1 La résistance à la traction et la limite élastique minimales sont fondées sur la moyenne de trente (30) échantillons mis à l'essai. Il ne s'agit pas de caractéristiques
minimales de l'acier ni de spécifications de fabrication minimales.
3.3.15
2 Diamètre intérieur fondé sur la moyenne mesurée de trente (30) échantillons. Cette dimension n'est pas contrôlée.
